电压传输特性和静态工作点

一、单管放大电路的电压传输特性

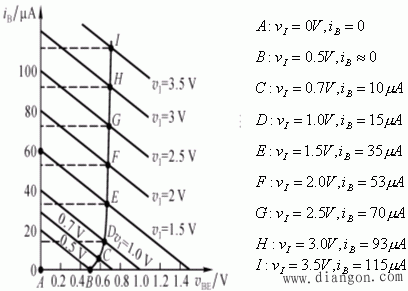

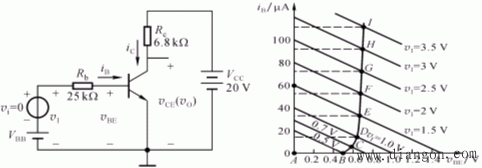

图解分析法：

输出回路方程：

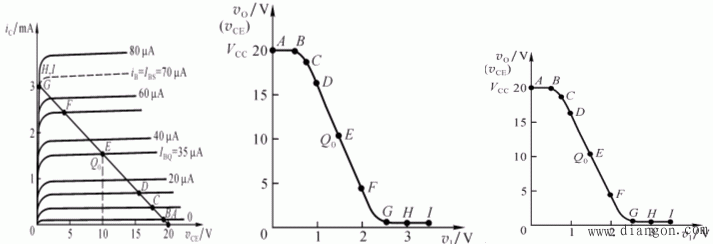

输出特性曲线：

AB段：截止区，对应于输出特性曲线中iB＜0的部分。

BCDEFG段：放大区

GHI段：饱和区

作为放大应用时：Q点应置于E处(放大区中心)。若Q点设置C处，易引起载止失真。若Q点设置F处，易引起饱和失真。

用于开关控制场合：工作在截止区和饱和区上

二、单管放大电路静态工作点(公式法计算)

单电源固定偏置电路：选择合适的Rb，Rc，使电路工作在放大状态。

工作点稳定的偏置电路：该方法为近似估算法。

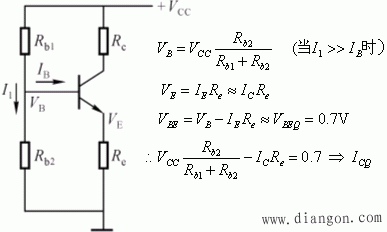

分压式偏置电路：

稳定工作点的另一种解释：温度T↑→IC↑→IE↑→VE↑(=IERe)↓(VB固定) ，则 IC↓ IB↓ VBE↓ (=VB-VE)。

在静态情况下，温度上升引起IC增加，由于基极电位VB基本固定，该电流增量通过Re产生负反馈，迫使IC自动下降,使Q点保持稳定。Re愈大，负反馈作用愈强，稳定性也愈好。但Re过大，输出的动态范围(ΔVCE)变小，易引起失真。Rb1、Rb2愈小，VB愈稳定。但它们过小将使放大能力下降。工程设计时，应综合考虑电阻阻值的影响。经验公式：I1=(5～10)IBQ，VEQ=IEQRe=0.2VCC(或VEQ=1～3V)。
