供配电系统保护装置的作用

在供配电系统的运行过程中，往往由于电气设备的绝缘损坏、操作维护不当以及外力破坏等原因，造成系统故障或不正常的运行状态。在供配电系统中最常见的故障和不正常运行状态为断线、短路、接地及过载。为了保证供电系统的安全可靠运行，避免过载引起的过电流或短路产生的故障电流对系统的影响，因此在供电系统中需装设不同类型的保护装置。保护装置的作用是：在发生故障时自动检测出故障，迅速而有选择地将故障区域从供电系统中切除，以免系统设备继续遭到破坏。另一作用是及时发现系统中不正常运行，如过载、欠电压等情况时，能发出报警信号，以便及时处理，保证安全可靠地供电。
一 对继电保护装置的基本要求

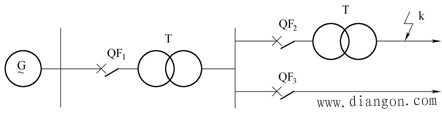

选择性　当供电系统发生故障时，离故障点最近的保护装置应先动作，切除故障，而供电系统的其它无故障部分继续运行，满足这一要求的动作就叫有选择性。如果供电系统发生故障时，离故障最近的保护装置不动作，而离故障点远的保护装置动作，这叫失去选择性。
快速性　保护装置应尽快动作，迅速切除故障。
可靠性　保护装置在其保护范围内发生故障时，必须可靠动作，不应拒动作，在不该它动作的情况下就不应该误动作。
灵敏性　保护装置对其保护区内发生故障或不正常运行状态的反应能力称为灵敏性

工厂常用保护装置的类型
继电保护　用各种不同类型的继电器按一定方式连接和组合，构成继电保护装置。继电保护适用于要求供电可靠性较高的高压供电系统中。
熔断器保护　适用于高低压供电系统。由于装置简单经济，在供电系统中广泛应用，但是它的断流能力较小、选择性差，熔体熔断后更换不方便，不能迅速恢复供电，因此在要求供电可靠性较高的场所不宜用。
低压断路器保护　又称低压自动开关保护。由于低压断路器带有多种脱扣器，能够进行过电流、过负载、失电压和欠电压保护等，而且可作为控制开关进行操作，因此在对供电可靠性要求较高且频繁操作的低压供电系统中广泛应用。
二 常用保护继电器的类型与结构
继电器是组成继电保护装置的基本元件。继电器的特征是，当输入的物理量达到一定值时或某物理量一输入时就能自动动作。
按反应的物理量分，有电流继电器、电压继电器、气体继电器等
按工作原理分，有电磁式、感应式等。
按其反应参量变化情况分，有过电流继电器、过电压继电器、欠电压继电器等。
按其与一次电路的联系分，有一次式（继电器的线圈是与一次电路直接相连的）和二次式（继电器的线圈连接在电流互感器或电压互感器的二次侧）。继电保护中用的继电器都是二次式继电器
电磁型继电器和感应型继电器是工厂企业运用较广泛的一类继电器。继电器的种类较多，有电流继电器、电压继电器、时间继电器、中间继电器、信号继电器等。
