电阻器和电位器

一、电阻器R
在电子设备中，电阻器是应用最广泛的一种元件。其主要用途是稳定和调节电路中电流和电压。其次还可作为分流器、分压器和消耗能量的负载等。常用电阻器有实心碳质电阻、薄膜电阻器、线绕电阻器和热敏电阻器等，其中又有固定电阻器和可变电阻器之分。
常用电阻器的外形和符号如图1所示。

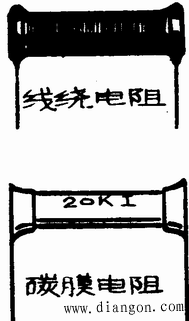

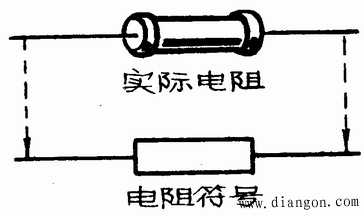

图1电阻器的外形和符号

二、电位器W
电位器是一种具有三个接头的可变电阻器。其阻值可在一定范围内连续可调。
电位器的种类有以下几种：
按电阻体的材料可分为碳质、薄膜和线绕三种。它们的性能和特点与同材料的固定电阻器相似，所不同的只是电位器有可动的触点。因而使用电位器时需要考虑它的阻值变化特性、接触的可靠性、材料的耐磨性等等。一般，线绕电位器的误差小于±10%，非线性电位器的误差小于±20% 。其阻值、误差和型号均标在电位器上。
按调节机构的运动方式可分为；旋转式、直滑式。
按机构可分为单联、双联、带开关、不带开关等；开关式又有旋转式、推拉式、按键等。
按用途可分为普通电位器、精密电位器、功率电位器、微调电位器和专业电位器等。

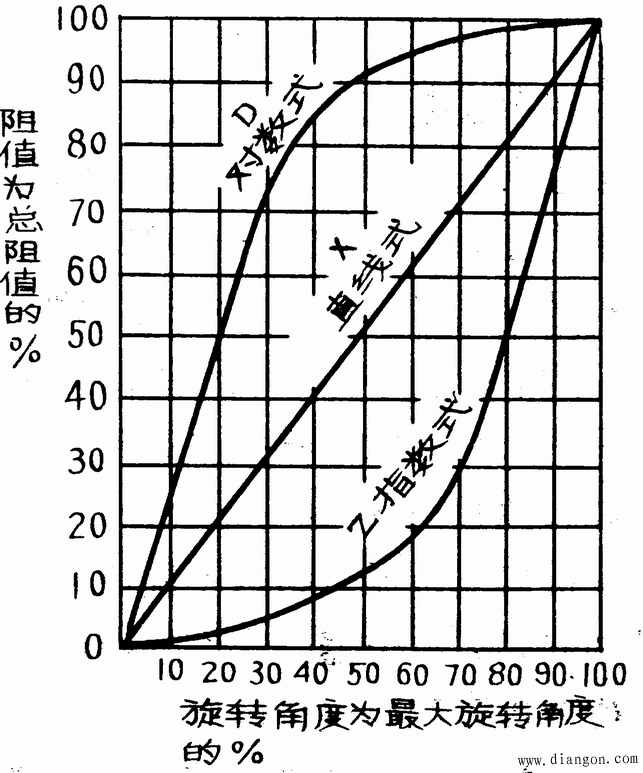

按输出特性和函数关系可分为线性和非线性电位器，如图2所示。

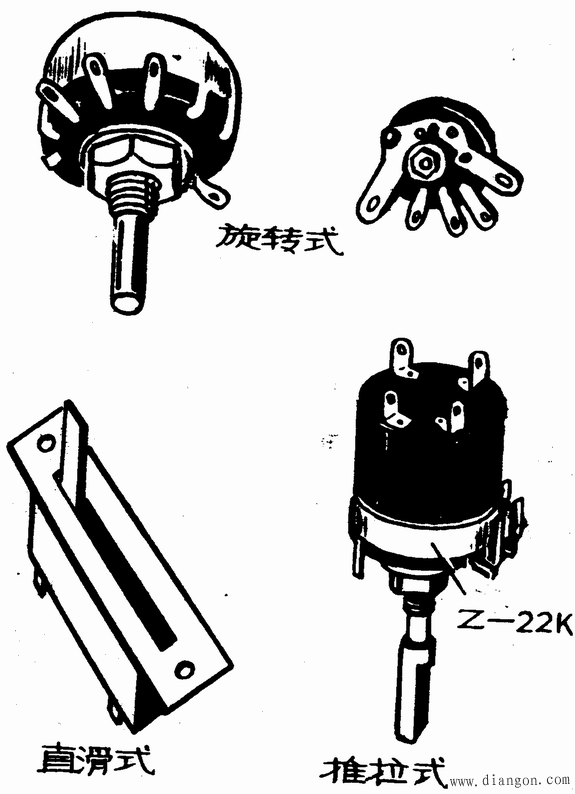

线绕电位器的阻值变化特性一般都是直线式的。非线性电位器的阻值变化特性分为直线式（X型）、对数式（D型）、指数式（Z型）三种。所有X、D、Z字母符号一般印在电位器上，使用时应主意。 常用电位器的外形和符号如图3所示。

图2输出特性和函数关系 图3电位器的外形和符号
