电子电路调试中的注意事项

调试结果是否正确，很大程度受测量正确与否和测量精度的影响。为了保证调试的效果，必须减小测量误差，提高测量精度。为此，需注意以下几点：
一、正确使用测量仪器的接地端。 凡是使用地端接机壳的电子仪器进行测量，仪器的接地端应和放大器的接地端连接在一起，否则仪器机壳引入的干扰不仅会使放大器的工作状态发生变化，而且将使测量结果出现误差。根据这一原则，调试发射极偏置电路时，若需测量VCE。不应把仪器的两端直接接在集电极和发射极上，而应分别对地测出VC、VE，然后将二者相减得VCE。若使用干电池供电的万用表进行测量，由于电表的两个输入端是浮动的，所以允许直接跨接到测量点之间。
二、测量电压所用仪器的输入阻抗必须远大于被测处的等效阻抗。因为，若测量仪器输入阻抗小，则在测量时会引起分流，给测量结果带来很大误差。
三、测量仪器的带宽必须大于被测电路的带宽。例如，MF－20型万用表的工作频率为20～20000 HZ。如果放大器的fH =100 kHZ，我们就不能用 MF－20来测试放大器的幅频特性，否则，测试结果就不能反映放大器的真实情况。
四、要正确选择测量点。用同一台测量仪器进行测量时，测量点不同，仪器内阻引进的误差大小将不同。例如，对于图1所示电路，测C1点电压VCl时，若选择e2为测量点，测得VE2，根据VCl＝VE2＋VBE2求得的结果，可能比直接测Cl点得到的VCl的误差要小得多。所以出现这种情况，是因为Re2较小，仪器内阻引进的测量误差小。

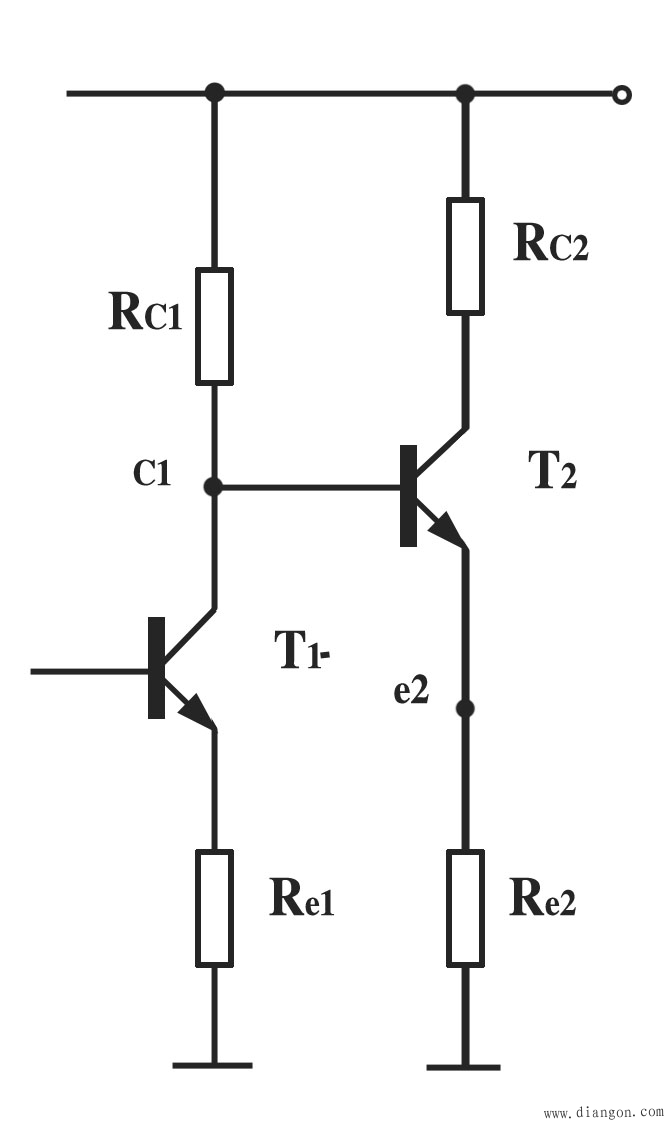

图1被测电路

五、测量方法要方便可行。 需要测量某电路的电流时，一般尽可能测电压而不测电流,因为测电压不必改动被测电路，测量方便。若需知道某一支路的电流值，可以通过测取该支路上电阻两端的电压，经过换算而得到。
六、调试过程中，不但要认真观察和测量，还要善于记录。记录的内容包括实验条件，观察的现象，测量的数据、波形和相位关系等。只有有了大量的可靠的实验 记录并与理论结果加以比较，才能发现电路设计上的问题，完善设计方案。
七、调试时出现故障，要认真查找故障原因，切不可一遇故障解决不了就拆掉线路重新安装。因为重新安装的线路仍可能存在各种问题，如果是原理上的问题，即使重新安装也解决不了问题。我们应当把查找故障，分析故障原因，看成一次好的学习机会，通过它来不断提高自已分析问题和解决问题的能力。
