放大电路的主要性能指标

主要技术指标：

(1)增益又称放大倍数，衡量放大电路放大电信号的能力。最常用的是电压增益：。

源电压增益：放大器的输出电压对信号源源电压的增益，。

分贝：增益常用分贝(dB)作为单位，1分贝＝1/10贝尔，源于功率增益的对数：。

当用于电压增益时：。

“0dB” 相当于＝1；“20dB”相当于＝10；“40dB”相当于＝100；“-20dB”相当于＝0.1；“-40dB”相当于＝0.01；

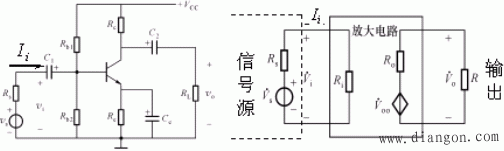

(2)输入电阻Ri：从放大电路输入端看进去的等效电阻，定义为输入电压与输入电流之比，。

输入电阻反映了放大电路从信号源所汲取电压的能力。

Ri越大，则信号电压损失越小，输入电压越接近信号源电压，。

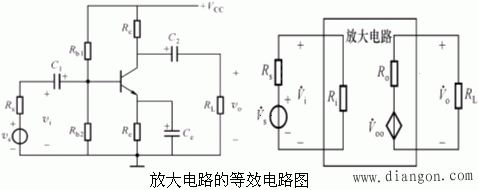

(3)输出电阻Ro：放大电路负载开路时从输出端看进去的等效电阻。

输出电阻Ro输入电阻反映了放大电路从信号源所汲取电压的能力。Ro越小，则放大电路带负载能力越强，电路输出越接近恒压源输出。

输出电阻Ro的确定：

①分析电路时采用在输出端反加等效信号源的方法，。

②在实验室采用测量的方法，，。

(4)通频带—放大电路能放大的信号频率范围由于电路中存在着电抗元件以及晶体管的结电容和极间电容的影响，当放大电路的信号频率很低(逐渐降低)或很高(升高)时，放大电路的电压放大倍数在输入信号频率逐渐降低或高频段逐渐升高时都要降低，只有在一定频率范围(中频段范围)内放大倍数基本上为一常数。说明一个放大器对不同频率的信号，其放大能力(即增益)是不一样的。如耦合电容的存在，在低频段时，放大器的增益会随输入信号频率的下降而越来越小。通频带越宽，表明放大电路对不同频率信号的适应能力越强。如对于扩音机电路，其通频带应大于音频范围(20Hz~20kHz)。

单级共射放大电路的典型频率特性(幅频特性)：

下限频率：fL，上限频率：fH，通频带：。

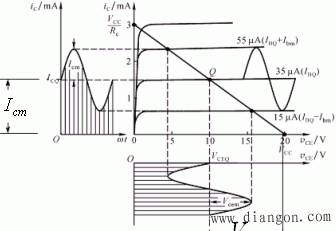

(5)最大不失真输出幅度最大不失真输出幅度

放大电路在输出波形不产生非线性失真的条件下，所能提供的最大输出电压(或输出电流)的峰值，用Vom (或Iom)表示。

截止失真：由于进入截止区而产生的失真。

截止失真的原因是：① 静态工作点偏低，② 输入信号幅度太大。

饱和失真：由于进入饱和区而产生的失真。

饱和失真的原因是：① 静态工作点偏高，② 输入信号幅度过大。
