看电气控制图接线的一些小窍门

我用双连锁正反转控制线路做示范

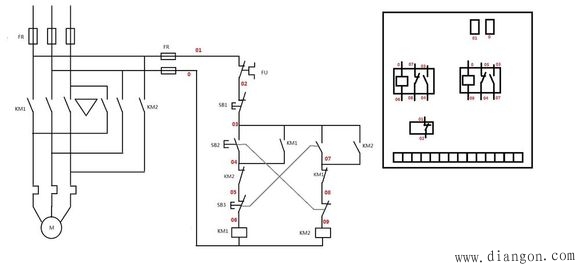

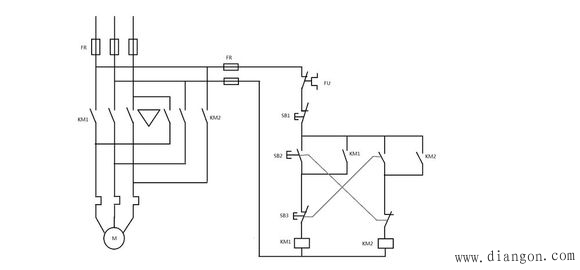

首先我们先给原理图编号（这个图忘画接触器连锁了，后面加上）
编号原则：
1：编号从上到下，从左至右的原则。
2：同电位点只编一个号注意：“同电位”这里指的是没经过任何元器件，只要有元器件经过就不能算同电位。也就是说只要有元器件连接就必须编号，编完后线圈共用的线编为0号线
（按钮与按钮之间如果没其他元器件可以不编号）
如下图：

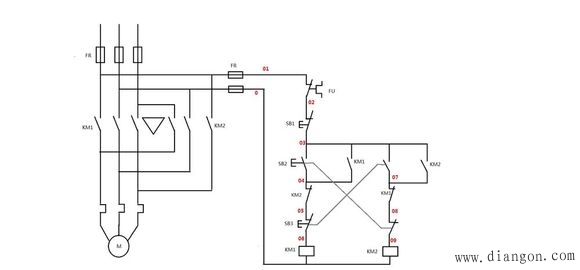

在这里我只编了控制线路。
编过号以后就可以画按钮配线了。
按钮配线首先要知道图中有多少个按钮，按钮的常开常闭（图中中间有线连接的两点为常闭点，没有连接的为常开点。

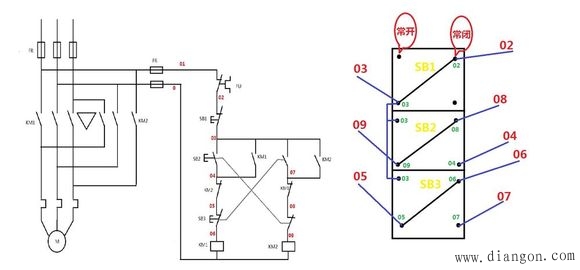

首先看图中每个按钮的常开，常闭点是几号电位点在对应的按钮接点上标出电位号，同号电位点要画到同一边，标号时可以用单双号分开。（http://www.gdzrlj.com版权所有）然后相互短接，每个接点最多只能接两根线，如图中3号电位点。
然后每个电位号引出一根线，相同的电位号只能引出一根线。（如果按钮与按钮之间没有和其他元器件相连不用引出线，直接同号相连就行了）

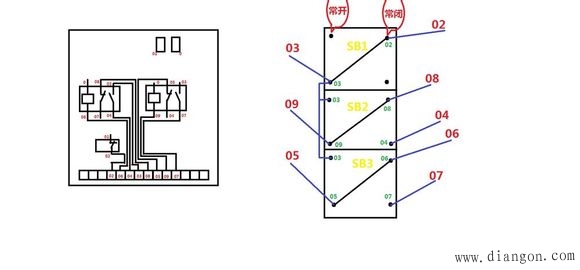

画好后就可以按图接按钮配线了。
按钮配线图画好后就可以画元器件的配线图了

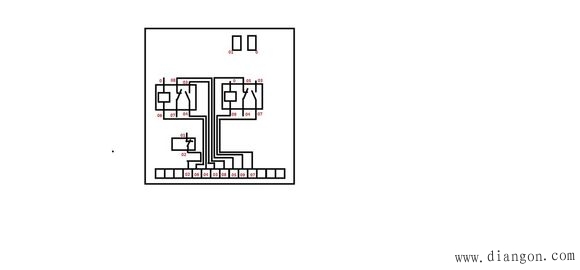

原件配线图和按钮配线图大同小异，先画出元器件在画出每个元器件在原理图中所用的部件（如触头，线圈等）用几个画几个，然后在标出每个部件的电位号。同样同电位号尽量放在同一边，实在不能放在同一边的视情况而定。

标完以后就可以连线了。
要把和按钮引出线相同电位号的全部连到端子排，并标号，原则是先连长的再连短的。连完以后再把相同电位号短接起来。
连完后就照图进行正式接线，接线时要注意先接一根最远的作为基准如这个图就要先接01号线。然后再接引入端子排的线，原则也是先接长的再接短的，最后接短接线。（当然如果你用行线槽就的话就不用遵循这个原则）接完就把刚才配好线的按钮的引出线和端子排按号对接。（一定要按号对接）
对接完以后你的控制电路就完成了，主线路和控制线路大同小异，在这里我就不多说了。如有不妥之处请大师指点，相互学习。
