固态继电器的工作原理

固态继电器是一种由固态电子组件组成的新型无触点开关，利用电子组件（如开关三极管、双向可控硅等半导体组件）的开关特性，达到无触点、无火花、而能接通和断开电路的目的，因此又被称为“无触点开关”。

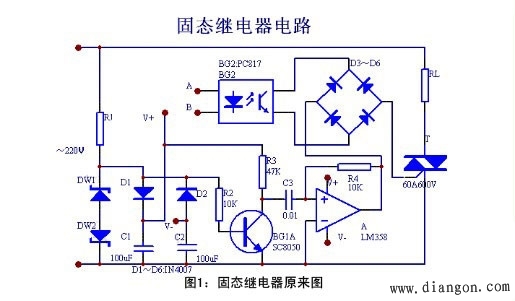

固态继电器工作原理图一：

从DW1、DW2上取出的削顶正弦信号经反相器BG1输出方波再经运算放大器A输出尖峰脉冲信号。尖峰脉冲加 在D3~D6的交流对角线与SCR的控制极和阴极间，D3~D6的直流对角线接在光电耦合器的输出端。当从A、B输入低压小电流信号时，二极管发光，光敏 管导通，于是从A运算放大器中输出的尖峰脉冲触发SCR导通，角载RL得电。A、B无信号输入时，光电耦合器BG2截止，尖峰脉冲通不过而使SCR不能导通。

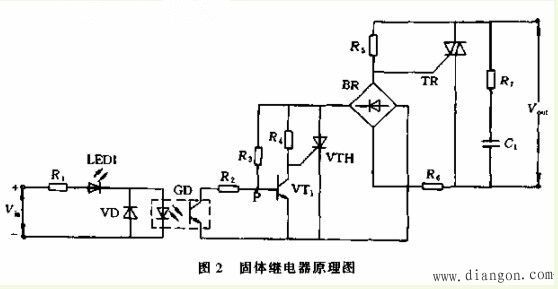

固态继电器工作原理图二：

　　当无输入信号时，GD中的光敏三极管裁止，VT1是交流电压零点检测器，通过R3获得基极电流而饱和导通，将VTH的门极箝在低电位而处于关断状态。当有 输人信号时，光敏三极管导通，此时VTH的状态由VT1决定，如此电源电压大于过零电压时，分压器R3、R2的分压点P电压大于VBE1，VT1饱和导 通，SCR门极因箝位在低电位而截止，TR的门极因没有触发脉冲而处于关断状态。只有当电源电压小于过零电压，P点电压小于VBE1时G1截止，SCR门 极获得触发信号而导通。在TR的门极获得触发脉冲，TR就导通．从而接通负载电源。
