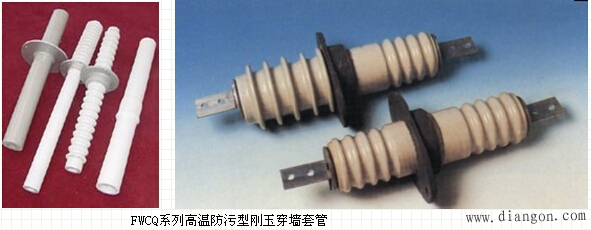

套管绝缘子

套管是一种特殊类型的绝缘子，按装置场合可分为户内和户外两种：
1、户内式：
户内式套管的额定电压从6KV到35KV，采用纯瓷结构。套管一般由瓷套、接地法兰及载流导体三部分组成。
根据载流导体的特征可分为三种形式：采用矩形截面的载流导体、采用圆形截面的载流导体、母线型。
前两种套管载流导体与绝缘部分制作成一个整体，使用时由载流导体两端与母线直接相连。
母线型套管本身不带载流导体，安装使用时，将原载流母线装于该套管的矩形窗口内。
2、户外式：
主要用于户内配电装置的载流导体与户外的载流导体进行连接的地方，以及户外电器的载流导体由壳内向壳外引出的地方。因此，户外式套管两端的绝缘分别按户内外两种要求设计：一端为户内式套管安装在户内，另一端为有较多伞裙的户外式套管。户外式套管的额定电压从6KV到500KV。
