RC正弦振荡电路

用RC选频网络实现正弦振荡的电路如图所示。

电路由三部分组成：放大器A部分；RC串并联网络：形成正反馈；二只电阻构成了负反馈支路：稳定振荡幅度。

电路是如何振荡起来的呢？

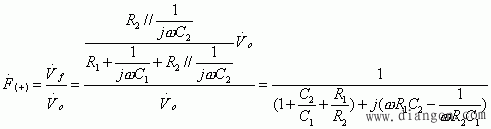

RC串并联网络的频率特性可用下式表示：

当参数选取R1＝R2＝R，C1＝C2＝C后，，令，则

正反馈网络的幅频表达式：，

正反馈网络的相频表达式：

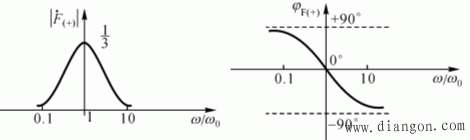

频率特性如下图所示：

由图说明：(1)当时，电路为正反馈，而且正反馈最强。所以，只有在此时才能产生单一频率的振荡。

(2)时，所以有，这又说明，只要有大于3倍的闭环增益，电路就能起振。3倍的闭环增益可方便地通过调节负反馈网络的两只电阻实现。起振后，如不加稳幅措施，则输出幅度会越来越大，最终出现非线性失真(饱和和截止失真)→停振→又慢慢起振→......。

稳幅过程实际上是使环路增益自动保持在1(即=1)的过程。当输出幅度增加时，希望负反馈加强；幅度减少时，负反馈度弱。这个过程可由负反馈网络实现，如固定 ，则用负温度系数的热敏电阻；如固定 ，则用正温度系数的热敏电阻。
