单片机外部数据存储器的扩展
时间：2023-03-14作者：佚名
|

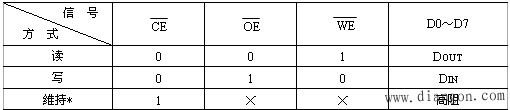

在8031单片机应用系统中，静态RAM是最常见的，由于这种存储器的设计无需考虑刷新问题，因而它与微处理器的接口很简单。最常用的静态RAM芯片有6116（2kB×8）、6264（8kB×8）、62128（16kB×8）、62256（32kB×8）等多种，它们都用单一 5V供电，双列直插封装，6116为24引脚封装，6264、62128、62256为28引脚封装。 静态RAM通常有读出、写入和未选中三种工作方式。静态RAM的工作方式选择见表所示。  扩展数据存储器空间地址同外扩程序存储器一样，由P2口提供高8位地址，P0口分时提供低8位地址和8位双向数据总线。片外SRAM的读和写由8031的RD（P3.1）和WR（P3.6）信号控制，片选端（CE）由地址译码器的译码输出控制。因此，SRAM在与单片机连接时，主要解决地址分配、数据线和控制信号线的连接。 MCS-51系列单片机64K字节外部RAM空间是由P0口和P2口提供的16根地址线决定的，要想扩大RAM空间，可用增加地址线的办法来解决。每增加一根地址线，空间扩大一倍。增加地址线的方法有以下两种：一种是利用P1口增加地址线，另一种是利用扩展I/O口的方法增加地址线。 在单片机中，程序存储器和数据存储器是严格分开的，它们使用不同的读选通控制信号，通过不同的读指令进行读操作。读程序存储器时产生PSEN控制信号，而访问数据存储器时产生的是RD信号。由于程序存放在EPROM中，这就给程序调试带来了困难，因为放在程序存储器中的程序只能运行却不能修改，而在数据存储器中的内容虽然可以修改，但不能运行程序。为解决这一矛盾，可把数据存储器芯片经过特殊的连接，充作程序存储器使用，使之既可以运行程序，又可以修改程序。这时的数据存储器可称为仿真的程序存储器。 |
