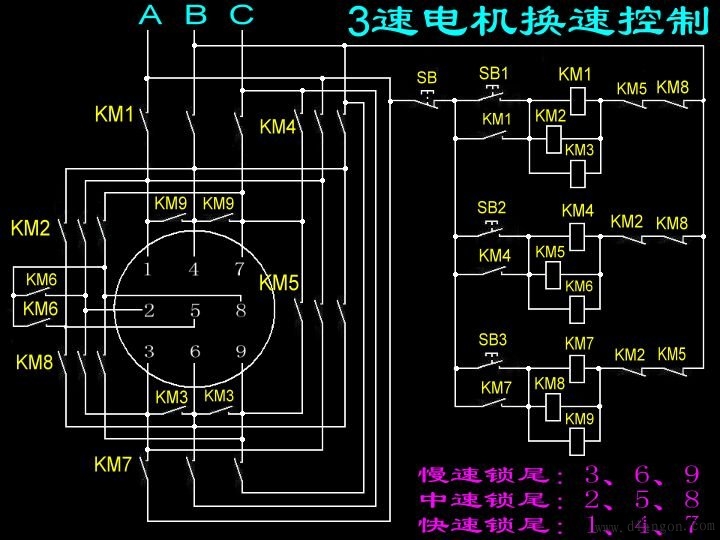

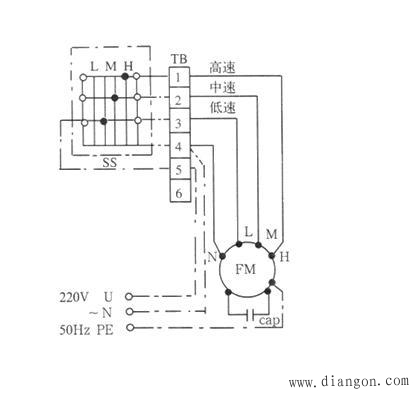

单相三速电机接线图 三速电机的接线端子盖内贴有变速接线图，定子绕组的联结方式不同也会不同。三速为：4、6、8极、联结方式为：2Y/2Y/2Y时，接线端子3排3行共9个端子，顺序竖向排列(从上到下顺数)读数：第一竖：1、2、3，第二竖：4、5、6，第三竖：7、8、9。4极时：3、6、8联结锁尾，1、2并联接A电，4、5并联接B电，7、8并接C电。6极时：2、5、8联结锁尾，1、3并联接A电，4、6并联接B电，7、9并联接C电。8极时：1、4、7联结锁尾，2、3并联接A电，5、6并联接B电，8、9并联接C电。 三相三速电机接线图用四个接触器，电机有九个接线端子，其中三个低速运行，三个中速，三个高速。 其中两组独立绕组，低速一组，三个端子，用一个接触器。中高速两组（Y/2Y）接法，六个端子，用三个接触器。 三速电机的接线端子盖内贴有变速接线图，定子绕组的联结方式不同也会不同。三速为：4、6、8极、联结方式为：2Y/2Y/2Y时，接线端子3排3行共9个端子，顺序竖向排列(从上到下顺数)读数：第一竖：1、2、3，第二竖：4、5、6，第三竖：7、8、9。4极时：3、6、8联结锁尾，1、2并联接A电，4、5并联接B电，7、8并接C电。6极时：2、5、8联结锁尾，1、3并联接A电，4、6并联接B电，7、9并联接C电。8极时：1、4、7联结锁尾，2、3并联接A电，5、6并联接B电，8、9并联接C电。
|
