基于PLC模拟量闭环调速系统

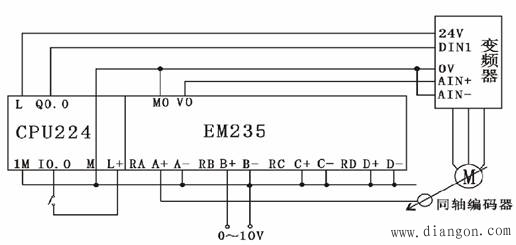

图1 交流异步电机速度闭环控制
1.正确完成接线，然后根据样例程序编制出梯形图，并下载本实验程序到PLC中，下载完毕后切换到“RUN”位置。将模拟量模块中的电压输入端A ,A-端连接到导轨的转速输出端，再将模拟量模块中的电压输入端B ,B-端连接到直流可调电源的输出端,作为设定值。另外二个输入端的－端连到R端上并且接电源的M端，模拟量输出端接到变频器挂箱的AIN ,AIN-脚，此时模拟量输入满量程为10V,因此对应的分辨率配置开关为010001。同时PLC的输出端Q0.0连接变频器的DN1端，根据样例程序编制梯形图并通过PC/PPI编程电缆下载本实验程序到PLC中，下载完毕后切换到“RUN”位置。
2. 由于此实验是利用变频器外部接线和电压调节控制变频输出的，因此参数P0700和P1000都修改为2。
3.程序运行时，将I0.0接高电平，程序读取AIW0中的转速值和AIW2中的设定值，并运行PID算法，将输出到模拟量输出端，由输出电压控制变频器达到所设定的值，其中的P、I、D参数可根据控制理论的知识重新设定。
4.修改不同的PID参数，观察运行的情况。
