压电传感器的测量电路

压电式传感器的内阻抗极高，而输出信号又非常微弱，因此它的测量电路需要放大环节，即前置放大器，其作用有：
（1）放大
（2）阻抗转换
由于电压放大器的输出电压与电缆电容有关，故目前多采用电荷放大器，如图1所示。

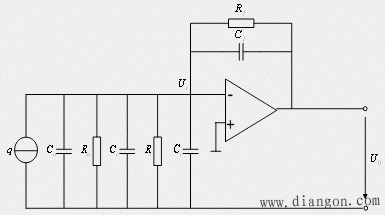

图1 电荷放大器等效电路

由式可见，电荷放大器的输出电压uo只取决于输入电荷与反馈电容Cf，与电缆电容Cc无关，且与q成正比，这是电荷放大器的最大特点。 为了得到必要的测量精度，要求反馈电容Cf的温度和时间稳定性都很好，在实际电路中，考虑到不同的量程等因素，Cf的容量做成可选择的，范围一般为100~104pF。
