自动重合闸装置（ARD）

运行经验证明：架空线路上的故障大多数是瞬时性短路，如雷电放电、潮湿闪络、鸟类或树枝的跨接等。这些故障虽然引起断路器跳闸，但短路故障后，若断路器再合闸，便可恢复供电，从而提高了供电的可靠性。自动重合闸装置就是利用这一特点。自动重合闸装置是当断路器跳闸后,能够自动地将断路器重新合闸的装置。重合闸成功率约在60%～90%。自动重合闸装置按动作方法可分为机械式和电气式；按重合次数来分有一次重合闸、二次或三次重合闸，用户变电所一般采用一次重合闸。
1、对自动重合闸装置的要求
1.手动或遥控操作断开断路器及手动合闸于故障线路，断路器跳闸后，自动重合闸不应动作；
2.除上述情况外，当断路器因继电保护动作或其它原因而跳闸时，自动重合闸装置均应动作；
3.自动重合次数应符合预先规定；
4.应优先采用由控制开关位置与断路器位置不对应的原则来起动重合闸。
5.自动重合闸在完成动作以后，一般应能自动复归，准备好下一次再动作。
6.自动重合闸应有可能在重合闸以前或重合闸以后加速继电器保护的动作。
2、 电气一次自动重合闸装置

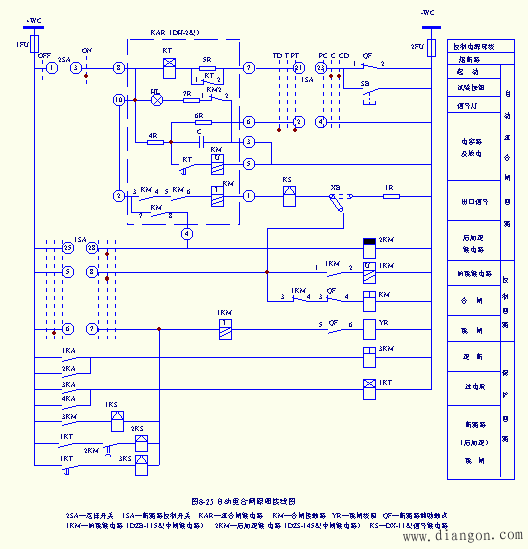

1SA为断路器控制开关；2SA为自动重合闸装置选择开关,用于投入和解除ARD；KAR为重合闸继电器。

1.故障跳闸后的自动重合闸过程
（1）正常时： WC→2SA→R4→C→-WC，电容器C经4R充电。指示灯HL亮,表示母线电压正常,电容器已在充电状态。
（2）发生故障时：
继电保护(速断或过电流)动作,断路器跳闸；
KT通电动作,KT（3-4）经延时后闭合,电容器C对KM线圈放电,使KM动作；
合闸接触器1KM动作，使断路器重新合闸，若故障为瞬时性的，重合闸合闸成功；
后加速继电器2KM也起动，若故障为永久性的,则继电保护动作接通跳闸回路跳闸；
电容器C与KM线圈已经并联,电容C将不会充电至电源电压值,自动重合闸只重合一次。
2.手动跳闸时，重合闸不应重合
电容器与6R并联，C充电不到电源电压而不能重合闸。
3.防跳功能
当ARD重合于永久性故障时，断路器将再一次跳闸，KTL的电流线圈因跳闸而被起动，KTL电压线圈通电保持，切断合闸回路，防止跳跃现象。
4. ARD与继电保护的配合方式
ARD与继电保护配合的主要方式目前在供配电系统为重合闸后加速保护方式。
重合闸后加速保护就是当线路上发生故障时，保护首先按有选择性的方式动作跳闸。
断路器重合后，若重合于永久性故障，则加速保护动作，切除故障。
