关联矩阵与节点电流定律

（1）

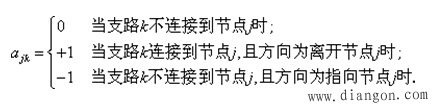

式中，称为电路的节点—支路关联矩阵。例如对于图1所示的电路，可写出关联矩阵为：

关联矩阵的每一列对应于一条支路，每一支路必连接于二个节点，且方向为一进一出。因此的每一列中只包含二个非零元素＋1和－1，如上面关联矩阵所示。如果把所有行的元素按列相加，则得到全零的行，因此矩阵的行不是彼此独立的。对于中任一行元素可以通过把除该行以外的所有行相加并变号而获得。

如果把的任一行划去，剩下的矩阵为阶矩阵，记作A。由上分析可知，用该新矩阵A来代替同样能充分描述有向图的连接关系，矩阵A称为降价关联矩阵，划去的行对应的节点即为参考节点，上图中若以节点④为参考点，则其降价关联矩阵为

在实际应用中通常采用降价关联矩阵形式，因此在一般叙述中往往略去“降价”二字。关联矩阵可由给定的网络有向图得出，同样当给定关联矩阵A后也可推导出它所代表的有向图。

关联矩阵A的每一行是相互独立的，每行之间是线性无关的，A的秩等于矩阵的行数。实际上由A的元素的定义可知，关联矩阵的每一行反映了该节点的电流平衡关系式。A中线性独立的n行代表了网络中个节点的电流平衡关系。

下面分析关联矩阵A与支路电流，支路电压，节点电位之间的关系。设网络各支路电流为，支路电流方向与有向图支路方向一致，用矩阵形式表示的支路电流列向量为。

若用关联矩阵A左乘支路电流列向量i，可得一n行的列向量矩阵。由关联矩阵的定义可知，该列向量中每一行的元素之和恰为离开该节点的支路电流与流入该节点的支路电流之代数和，且离开节点时电流为正，流入节点时电流为负。由基尔霍夫节点电流定律可知，节点电流代数和恒为零。因此可得A左乘i后其值为零向量，即有：

（2）

该式反映了网络各节点的电流平衡关系，称为矩阵形式的基尔霍夫电流定律。对于正弦稳态交流电路分析，上式可写为：

（3）

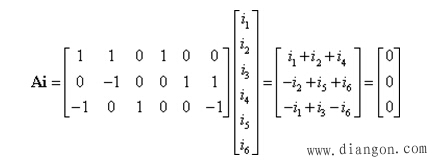

对于图1所示的网络，设支路电流列向量为，该网络的关联矩阵已写出，用A左乘i可得：
