隔离放大电路原理和特点

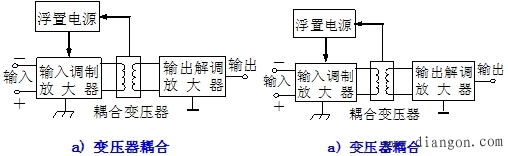

隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合，即信号在传输过程中没有公共的接地端。 信号与电源的传递都通过变压器耦合或光电耦合。 离放大电路主要用于便携式测量仪器和某些测控系统（如生物医学人体测量、自动化试验设备、工业过程控制系统等）中，能在噪声环境下以高阻抗、高共模抑制能力传送信号。

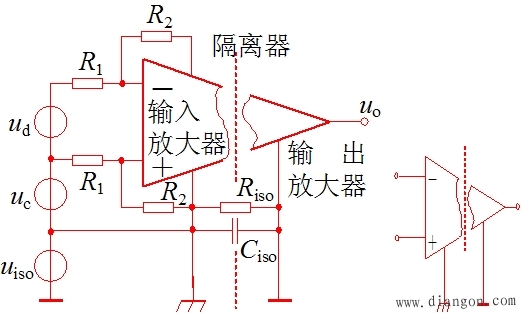

特点：普通差动放大电路和测量放大电路，虽然也能抑制共模干扰，但不允许共模干扰电压超过电源电压。但隔离放大器不仅有很强的共模抑制能力，而且能够承受上千伏的高共模电压。
