串联型线性集成稳压电路的工作原理

　　1、电路组成

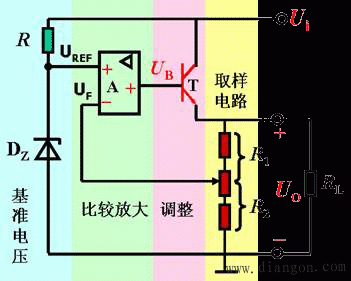

　　串联型稳压电路如图所示，由4个环节组成。
　　①取样环节：两个电阻和一个电位器串联后并联在负载两端，由上给出反馈电压U_F ，反映U_o的变化。
　　②基准环节：给出稳定的基准电压 。
　　③比较放大环节：由运算放大器实现。U_F与的差值经放大后作为调整三极管T的输入信号。
　　④调整环节：由调整管T和负载电阻R_L构成射极输出器。通过U_CE的变化保持U_o稳定。
　　2、稳压过程分析
　　当负载端输出电压由于某种原因减小以后，采样电路分压得到的电压U_F也随之减小，由于U_F接在运放的反相端，从而运放输入端的差模电压增加，运放输出电压增加，调整管T基极电位升高，从而发射极电位也升高，输出电压增加，从而使得输出电压保持不变，达到稳压的效果。
　　输出电压可以通过下式计算得到：
　　　　　　　　　　　　　　　　　
　　通过调节电位器可以调节输出电压。
