复合电压启动的过电流保护

对称短路的测量元件、不对称短路时，电压元件灵敏度高于低电压启动的过电流保护。
1. 对称短路的测量元件：
（1）低电压继电器和过电流继电器；
（2）不对称短路的测量元件；
（3）负序电压继电器和过电流继电器。
2. 不对称短路时，电压元件灵敏度高于低电压启动的过电流保护。

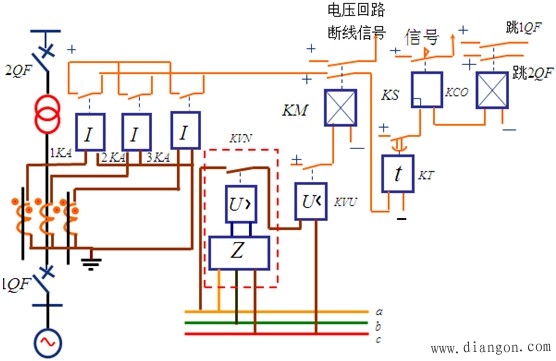

原理接线图
它是低电压起动过电流保护的一个发展，它将原来的三个低电压继电器改由一个负序电压继电器和一个接于线电压上的低电压继电器5组成。
当发生各种不对称短路时。由于出现负序电压，继电器4动，其常闭触点打开，则加于低电压继电器5上的电压被迫变成零，则5一定动作，这时电流继电器1~3中至少应有两个动作，则就可以起动时间继电器7，经延时动作跳闸。
