1、电气工程制图内容
电气控制系统是由若干电器元件按照一定要求连接而成，从而实现设备或装置的某种控制目的。为了便于对控制系统进行设计、分析研究、安装调试、使用维护以及技术交流，就需要将控制系统中的各电器元件及其相互连接关系用一个统一的标准来表达，这个统一的标准就是国家标准和国际标准，我国相关的国家标准已经与国际标准统一。用标准符号按照标准规定的方法表示的电气控制系统的控制关系的就称为电气控制系统图。
电气控制系统图包括电气系统图和框图、电气原理图、电气接线图和接线表三种形式。各种图都有其不同的用途和规定的表达方式，电气系统图主要用于表达系统的层次关系，系统内各子系统或功能部件的相互关系，以及系统与外界的联系；电气原理图主要用于表达系统控制原理、参数、功能及逻辑关系，是最详细表达控制规律和参数的工程图；电气接线图主要用于表达各电器元件在设备中的具体位置分布情况，以及连接导线的走向。对于一般的机电装备而言，电气原理图是必须的，而其余两种图则根据需要绘制。绘制电气接线图则需要首先绘制电器位置图，在实际应用中电气接线图一般与电气原理图和电器位置图一起使用。
国家标准局参照国际电工委员会（IEC）颁布的标准，制定了我国电气设备有关国家标准。有关的国家标准有GB4728—1984《电气图用图形符号》、GB6988—1986《电气制图》、GB5094—1985《电气技术中的项目代号》和GB7159—1987《电气技术中的文字符号制定通则》。
2、电气工程制图图形符号和文字符号
按照GB4728—1984《电气图用图形符号》规定，电气图用图形符号是按照功能组合图的原则，由一般符号、符号要素或一般符号加限定符号组合成为特定的图形符号及方框符号等。一般符号是用以表示一类产品和此类产品的特征的简单图形符号。机电设备中常用的图形符号如表6-1所示
文字符号分为基本文字符号和辅助文字符号。基本文字符号又分单字母文字符号和双字母文字符号两种。单字母符号是按拉丁字母顺序将各种电气设备、装置和元器件划分为23类，每一大类电器用一个专用单字母符号表示，如“K”表示继电器、接触器类，“R”表示电阻器类。当单字母符号不能满足要求而需要将大类进一步划分，以便更为详尽地表述某一种电气设备、装置和元器件时采用双字母符号。双字母符号由一个表示种类的单字母符号与另一个字母组成，组合形式为单字母符号在前、另一个字母在后，如“F”表示保护器件类，“FU”表示熔断器，“FR”表示热继电器。
辅助文字符号用来表示电气设备、装置、元器件及线路的功能、状态和特征，如“DC”表示直流，“AC”表示交流，“SYN”表示同步，“ASY”表示异步等。辅助文字符号也可放在表示类别的单字母符号后面组成双字母符号，如“KT”表示时间继电器，“YB”表示电磁制动器等。为简化文字符号起见，当辅助文字符号由两个或两个以上字母组成时，可以只采用第一位字母进行组合，如“MS”表示同步电动机。辅助文字符号也可单独使用，如“ON”表示接通，“N”表示中性线等。
3、电气控制原理图的绘制原则
1. 目的和用途
电路原理图就是详细表示电路、设备或装置的全部基本组成部分和连接关系的工程图。主要用于详细理解电路、设备或装置及其组成部分的作用原理；为测试和故障诊断提供信息；为编制接线图提供依据。
2. 绘图基本原则
根据简单清晰的原则，电气原理（电路）图采用电器元件展开的形式绘制。它包括所有电器元件的导电部件和接线端点，但并不按照电器元件的实际位置来绘制，也不反映电器元件的大小。因此，绘制电路图时一般要遵循以下基本规则：
(1) 电路图一般包含主电路和控制、信号电路两部分。为了区别主电路与控制电路，在绘制电路图时主电路(电机、电器及连接线等)，用粗线表示，而控制、信号电路(电器及连接线等)用细线表示。通常习惯将主电路放在电路图的左边(或上部)，而将控制电路放在右边(或下部)。
(2) 主电路（动力电路）中电源电路绘水平线；受电的动力设备（如电动机等）及其它保护电器支路，应垂直于电源电路绘制。
(3) 控制和信号电路应垂直地绘于两条水平电源线之间，耗能元件（如接触器线圈、电磁铁线圈，信号灯等）应直接连接在接地或下方的水平电源线上，各种控制触头连接在上方水平线与耗能元件之间。
(4) 在电路图中各个电器并不按照它实际的布置情况绘制，而是采用同一电器的各部件分别绘在它们完成作用的地方。
(5) 无论主电路还是控制电路，各元件一般按照动作顺序自上而下、从左到右依次排列。
(6) 为区别控制线路中各电器的类型和作用，每个电器及它们的部件用规定的图形符号表示，且每个电器有一个文字符号，属于同一个电器的各个部件(如接触器的线圈和触头)都用同一个文字符号表示。而作用相同的电器用规定的文字符号加数字序号表示。
(7) 因为各个电器在不同的工作阶段分别作不同的动作，触点时闭时开，而在电路图内只能表示一种情况。因此，规定所有电器的触点均表示成在（线圈）没有通电或机械外力作用时的位置。（http://www.gdzrlj.com版权所有）对于接触器和电磁式继电器为电磁铁未吸合的位置，对于行程开关、按钮等则为未压合的位置。
(8)在电路图中两条以上导线的电气连接处要打一圆点，且每个接点要标一个编号，编号的原则是：靠近左边电源线的用单数标注，靠近右边电源线的用双数标注，通常都是以电器的线圈或电阻作为单、双数的分界线，故电器的线圈或电阻应尽量放在各行的—边（左边或右边）。
(9) 对具有循环运动的机构，应给出工作循环图，万能转换开关和行程开关应绘出动作程序和动作位置。
(10) 电路图应标出下列数据或说明：
a各电源电路的电压值，极性或频率及相数。
b某些元器件的特性（如电阻，电容器的参数值等）；
c不常用的电器（如位置传感器、电磁阀门、定时器等）的操作方法和功能。

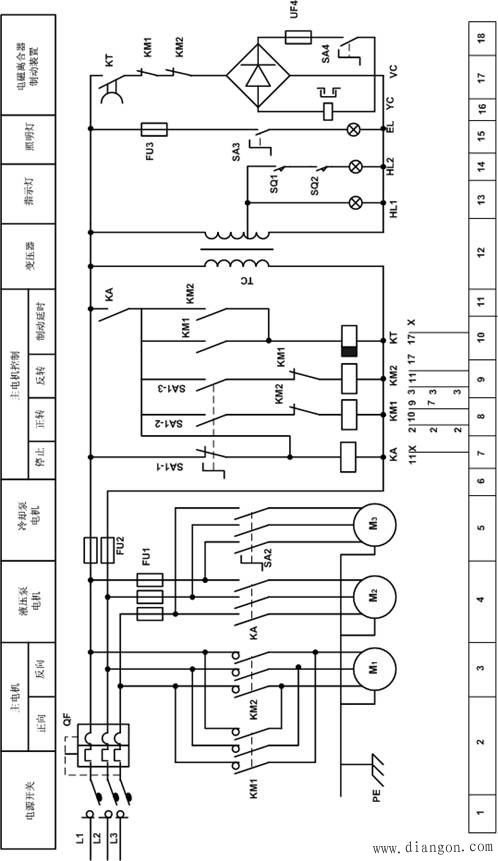

如图6.39所示是根据上述原则绘制的某机床控制电路图。
3. 图面区域的划分
为了便于检索电路，方便阅读，可以在各种幅面的图纸上进行分区。按照规定，分区数应该是偶数，每一分区的长度一般不小于25 mm，不大于75mm。每个分区内竖边方向用大写拉丁字母，横边方向用阿拉伯数字分别编号。编号的顺序应从标题栏相对的左上角开始。编号写在图纸的边框内。
在编号下方和图面的上方设有功能、用途栏，用于注明该区域电路的功能和作用。
4. 符号位置索引
由于像接触器、继电器这样的电器其线圈和触点在电路中根据需要绘制在不同的地方，为了便于读图，在接触器、继电器线圈的下方绘出其触点的索引表，如图所示。对于接触器，其中左边一列为主触点所在的区域，中间为辅助常开触点所在的区域，右边一列为辅助常闭触点所在的区域。对于继电器，其中左边一列为常开触点所在的区域，右边一列为常闭触点所在的区域。
