晶闸管的串联与并联

一、晶闸管的串联
　　目的：当晶闸管额定电压小于要求时，可以串联。
　　问题：理想串联希望器件分压相等，但因特性差异，使器件电压分配不均匀。
　　静态不均压：串联的器件流过的漏电流相同，但因静态伏安特性的分散性，各器件分压不等。
　　动态不均压：由于器件动态参数和特性的差异造成的不均压。
　　静态均压措施：
　　选用参数和特性尽量一致的器件。
　　采用电阻均压，Rp的阻值应比器件阻断时的正、反向电阻小得多。
　　动态均压措施：
　　选择动态参数和特性尽量一致的器件。
　　用RC并联支路作动态均压。
　　采用门极强脉冲触发可以显著减小器件开通时间的差异。

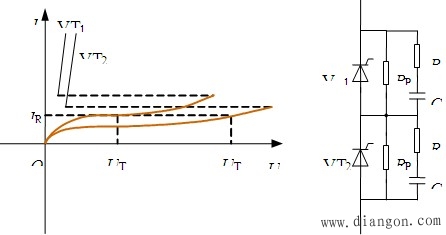

晶闸管的串联
a)　伏安特性差异　b)　串联均压措施
　　二、晶闸管的并联
　　目的：多个器件并联来承担较大的电流
　　问题：会分别因静态和动态特性参数的差异而电流分配不均匀。
　　均流措施：
　　挑选特性参数尽量一致的器件。
　　采用均流电抗器。
　　用门极强脉冲触发也有助于动态均流。
　　当需要同时串联和并联晶闸管时，通常采用先串后并的方法联接。
