漏电保护器安装位置上的变化所产生的一些问题

《施工现场临时用电安全技术规范》（JGJ46-88）第7.2.2条规定：总配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关），以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。
此规定中要求安装的各种防护电器，基本实现了对施工人员和用电设备的安全保护，并且通过安装在总配电线路和分配电线路上的熔断器或自动开关、漏电保护器提供了保护的选择性，避免事故范围的扩大，影响施工生产；而且在不影响保护的前提下，尽可能地减少防护电器的使用，降低费用。同时，防护电器的减少，其误动作概率降低，增加了运行线路的可靠性。
在施工现场临时用电线路防护电器的安装过程中发现，由于漏电保护器的功能和安装位置不同，其自动开关的取舍是不一样的，并且有与第7.2.2条规定相矛盾的地方。现分述如下：
一、当漏电保护器不具备过负荷和短路保护功能时
此时，无论漏电保护器安装在何位置，总自动开关和分路自动开关都可以按照第7.2.2条规定进行安装。

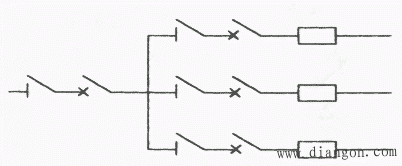

1．漏电保护器安装在总配电线路上，各种防护电器安装位置如图1：


图1 总配电线路上防护电器安装位置图

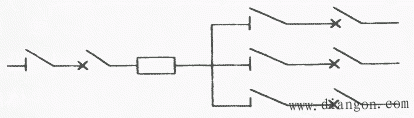

2．漏电保护器安装在分配电线路上，各种防护电器安装位置如图2：


图2 分配电线路上防护电器安装位置图
两图对照，自动开关均满足了选择性要求。漏电保护器安装位置不同，各有优缺点，图1漏电保护器靠近电源，保护范围大，设备费用低；然而，当配电线路末端发生接地故障时，漏电保护器就会切断安装点以后的供电线路，造成区域性停电，扩大了停电范围。图2漏电保护器因安装在分支线路上，发生接地故障时，漏电保护器只能切断接地故障分支线路，其他分支线路继续运行，因此，停电范围较小，而且故障也比较容易查找；其缺点是漏电保护器安装数量较多，增加设备费用。
二、当漏电保护器具备过负荷和短路保护功能时
此时，漏电保护器安装位置的不同，自动开关的取舍不同。

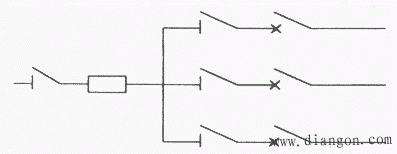

1．漏电保护器安装在总配电线路上，各种防护电器安装位置如图3：

图3 总配电线路上的防护电器安装位置图
因为，目前施工现场所使用的具备过负荷和短路保护功能的漏电保护器，其实质是在自动开关的基础上增加了一套漏电保护装置，如常用的DZL系列漏电断路器。为了避免重复安装，节约资金，减少防护装置的误动作，如图3所示，可以取掉总自动开关，保留分路自动开关。由漏电保护器行使总自动开关过负荷和短路保护功能，同样能够满足选择性要求。

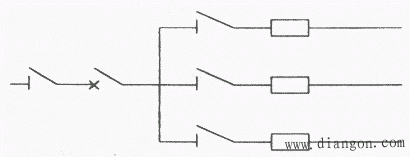

2．漏电保护器安装在分配电线路上，各种防护电器安装位置如图4：

图4 分配电线路上防护电器安装位置图
同样理由，正如第7.2.2条规定的那样，可以不设分路自动开关，也并不影响保护的选择性。
