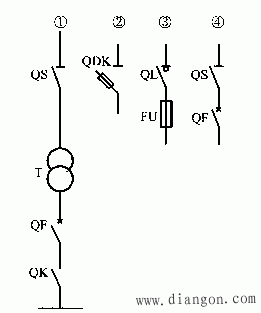

变电所常用主接线

② 特点：接线简单，所用电气设备少，配电装置简单，节约建设投资。
该单元中任一设备发生故障时，变电所全部停电，可靠性不高。
③ 适用范围：小容量三级负荷、小型工厂或非生产性用户。
2．单母线接线

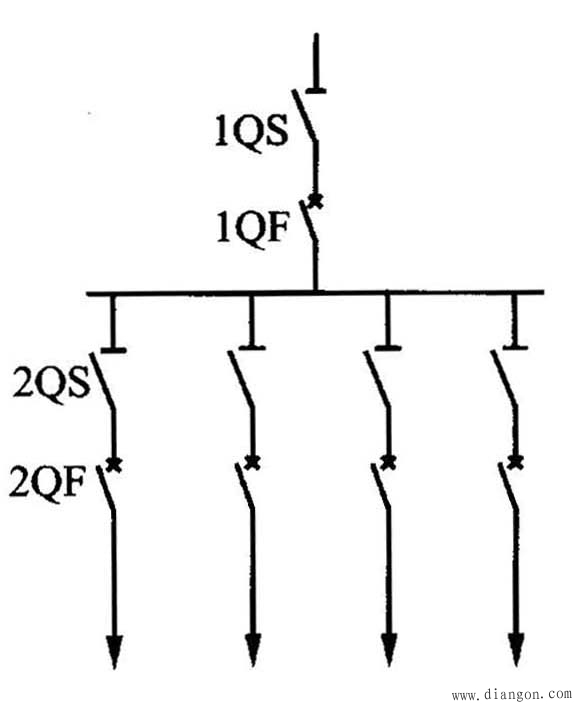

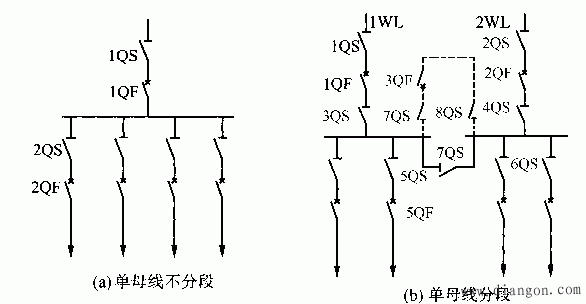

（1）单母线不分段接线
① 结构：

② 特点：接线简单清晰，使用设备少，经济性比较好，发生误操作的可能性小。
可靠性和灵活性差。当电源线路、母线或母线隔离开关发生故障或进行检修时，
全部用户供电中断。
③ 适用范围：三级负荷，有备用电源的二级负荷。
（2） 单母线分段接线
① 结构：可采用隔离开关或断路器分段，隔离开关分段因倒闸操作不便，现已不再采用。
单母线分段接线可以分段单独运行，也可以并列同时运行。

② 特点：供电可靠性高，操作灵活。
采用分段单独运行时，当任一段母线发生故障或检修时，仅停止对该段母线所
带负荷的供电。当任一电源线路故障或检修时，可经“倒闸操作”恢复该段母线
所带负荷的供电。
母线故障或检修时，仍有50%左右的用户停电。
“倒闸操作”的原则：接通电路时先闭合隔离开关，后闭合断路器；切断电路时先断
开断路器，后断开隔离开关。
采用并列运行时，若遇电源检修，无需母线停电，只需断开电源的断路器及其隔离
开关，调整另外电源的负荷就行。但是当母线故障或检修时，就会引起正常母线的短
时停电。
③ 适用范围：有两路电源进线时。
三路高压电源供电单母线分段接线,用于高层宾馆饭店。

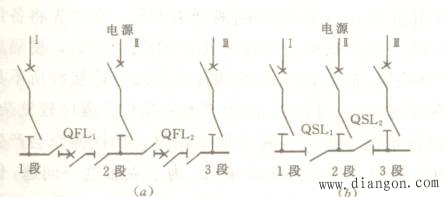

图 三回三受电断路器的单母线分段接线
（a）用断路器分段（b）用隔离开关分段
3．桥式接线
桥式接线是指在两路电源进线之间跨接一个断路器，犹如一座桥。
（1）内桥式接线：

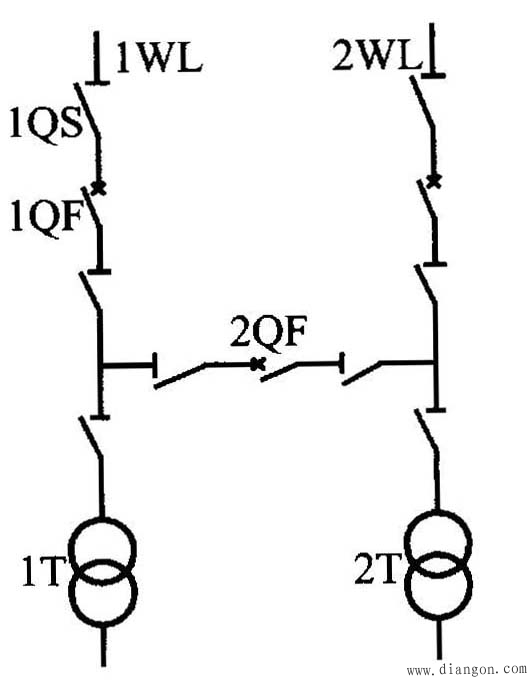

断路器跨在进线断路器的内侧，靠近变压器，称为内桥式接线。
① 结构：

② 特点：接线简单，经济，可靠性高，安全，灵活 。
线路检修或故障时由另一路电源供电。
变压器检修或故障时经倒闸操作恢复供电。
③ 适用范围：Ⅰ、Ⅱ级负荷、线路长、负荷平坦。
（2）外桥式接线：

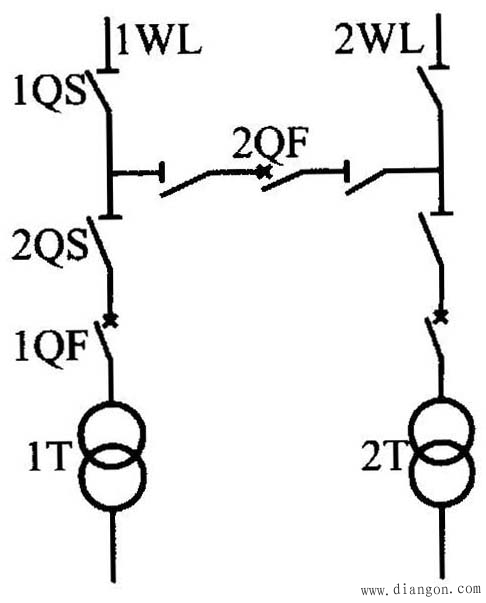

断路器跨在进线断路器的外侧，靠近电源侧，称为外桥式接线。
① 结构：

② 特点： 接线简单，经济，可靠性高，安全，灵活 。
变压器检修或故障时不影响供电。
线路检修或故障时经倒闸操作，变压器由另一路外桥供电。
③ 适用范围：Ⅰ、Ⅱ级负荷、线路短、负荷变化大。
