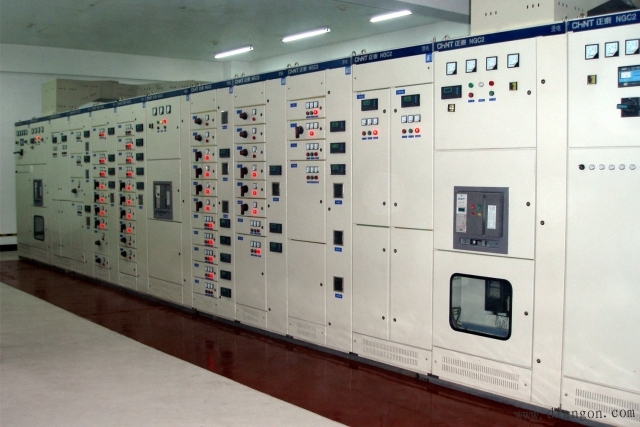

配电箱安装的10大禁忌

1、照明配电箱(板)进场未做检查

后果：照明配电箱(板)进场未做检查，往往在安装后才发现：其二层板没有专用接地螺栓，保护地线截面小，装有电器的可开启门没有用裸铜软线与金属构架可靠连接，导线与器具连接不牢固、有反圈现象，螺丝母不用镀锌件，导线线径不符合要求，没有按色标标识，没有卡片柜和电气线路图，器具布局、间隔不合理，没有设置N和PE端子排等。再修改延误工期也影响质量。

2、照明配电箱(板)保护线做得不到位，线径不符合

后果：照明配电箱(板)的保护线不从端子排列出，而是利用箱体构架串接，线径不按要求设，配电箱门有超安全电压的器件不设置保护地线，容易引发安全事故。

措施：按照规范要求，照明配电箱(板)内，应设保护地线汇流排，保护地线应在汇流排上连接。

保护地线的截面积不应小于从电源到所属电器最大引线的截面积；而且还应按有关规定选择。配电箱(板)上接地应牢固良好，并必须有防松装置。

装有超过50V电器设备的可开启的门，活动面板应以裸铜软线与接地良好的金属构架可靠连接。裸铜软线的截面积也应按规定选择。而壁厚小于2．5mm的金属箱、盒本体不应作为管路的跨。

接地线和用电器具的保护地线压接点。保护地线的截面积按表

保护地线的截面积(mm2)表3-18

装置的相导线的截面积S相应的保护导线的截面积SP

S≦16 SP=S

16≦S≦35 SP=16

S＞35 SP=S/2

3、照明配电箱(板)内闸具未标明回路名称

后果：照明配电箱(板)内的闸具不标回路名称，给使用和维修带来不便，若是误合不该合的闸，容易引发安全事故。

措施：一般按规范标准要求，照明配电箱(板)门内应贴有线路系统图，而在闸具上应标明回路名称，尤其是照明配电箱(板)内若有交流、直流或不同等级的电源，更应具有明显的标志。给使用人员和维修人员的工作带来方便和安全。

4、照明配电箱，(板)内的电具、仪表安装不牢固、不平整，间距不符合要求

后果：照明配电箱(板)内的电具、仪表安装不牢固、平整、间距不够等，影响使用安全。

措施：照明配电箱(板)上电具、仪表应安装牢固、平整、整洁，间距应均匀、铜端子无松动，启闭灵活，零部件齐全。电具、仪表排列间距应符合表3—19要求．

电具、仪表排列间距要求表3-19

间距 最小尺寸(mm)

仪表侧面之间或侧面与盘边 60以上

仪表顶面或出线孔与盘边 50以上

闸具侧面之间或侧面与盘边 30以上

上下出线孔之间4 0以上(隔有卡片框)

20以上(未隔卡片框)

5、照明配电箱(板)内可拆卸的金属板，未与保护地线系统连接

后果：照明配电箱内的可拆卸的金属板上装配有各种的电器配件，不接保护地线，容易引发触电事故。

措施：照明配电箱内的可拆卸的金属板应有可靠的接地保护，因此要求该金属板上应设置有不可拆卸的专用接地螺丝，保护地线应与其有效连接。保护地线的线径应按规范标准要求配，以保证安全使用。

6、落地式配电箱内的电线管路敷设过低

后果：落地式配电箱内敷设的电线管路管口过低，www.gdzrlj.com容易使积水及杂物进入管内，降低导线的绝缘强度。

措施：落地式配电箱内的电线保护管，管口宜高出配电箱基础面50～80mm。管路应排列整齐，管口应呈喇叭形。

7、照明配电箱(板)使用未经阻燃处理的木质材料

后果：照明配电箱(板)若在潮湿多尘场所使用木制的容易霉烂和漏电；另外，木制的箱(板)不经过阻燃处理，容易引发火灾，是不安全的隐患。

措施：为保证安全使用，要求照明配电箱(板)不应采用可燃材料制作。即使在于燥无尘的场所，采用的木制配电箱(板)也应经阻燃处理后才能用。

8、照明配电箱(板)安装不牢固，标高不符合要求，暗装时，其面板四周边缘不紧贴墙面

后果：照明配电箱(板)安装的标高不符合规定，安装不牢固，箱体不垂直，暗装时，其面板四周边缘不紧贴墙面，影响使用功能，观感不好。

措施：标高应符合设计要求，设计没规定时，照明配电箱底边距地面高度宜为1．5m。照明配电板底边距地高度宜为1．8m。

照明配电箱(板)安装应牢固，安装垂直度允许偏差不应大于3mm，暗装时，配电箱四周应无空隙，面板四周边缘应紧贴墙面，箱体与建筑物、构筑物接触部位涂防腐漆。

9、照明配电箱(板)内线路交叉凌乱，未绑扎成束

后果：照明配电箱(板)内线路凌乱，箱内二层板紧压管口，影响导线进入箱体，若勉强挤进，时间长了导线绝缘损伤，容易造成短路。并使检修不便，影响观感。

措施：照明配电箱使用金属箱时，要做防锈防腐处理。箱内出线孔不可用电气焊开孔，要一管一孔，金属箱孔要在穿线之前将防护套装好。

线路要排列整齐，管入箱体的位置要合理布局，不要让二层板紧压管上，箱内导线应顺直盘在箱体四周，并绑扎成束整齐

10、照明配电箱(板)内不设置N和PE汇流排

后果：照明配电箱(板)内不设置N和PE汇流排，无法保证线路安全运行。

措施：照明配电箱(板)内，应分别设置零线(N线)和保护地线(PE线)汇流排，零线和保护地线应在汇流排上连接，不得绞接，并应有编号。
