放大电路放大工作时，其中的直流分量和交流分量如何计算？

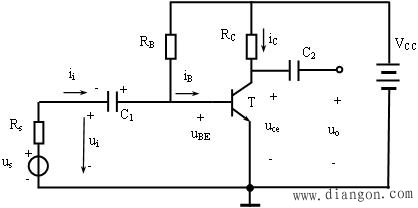

1 分析举例电路

当信号源 时，电路中就没有了交流信号。这时，电路中仅存在供电电源VCC，电路中的电容器对直流相当于开路，所以，这时画出的等效电路称直流通路，用来分析和求解电路中的直流量，如IB、IC、UBE、UCE等参数。在放大电路中，这种状态称为静态，如图2所示。

图2 直流通路

设三极管T已处于合适的静态工作点。为分析动态分量，假定输入信号频率足够高，耦合电容容量又较大，供电电源为理想电压源。据此，对信号而言，电容器完全可以当作短路处理。而供电电源内阻为零，因此，电源二端不可能产生交流压降，即电源也可当短路处理。由此，便可以画出交流通路。如图3(a)所示,图(b)是整理后的交流通路。

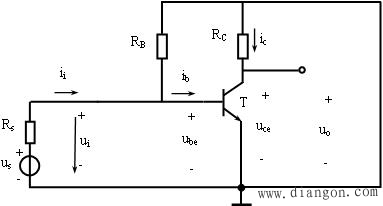

(a)交流通路

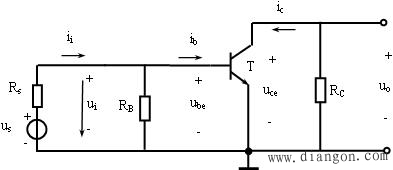

(b)整理后的交流通路

图3 交流通路

在交流通路中，所求出的全部是交流量（变化量），如ib，ic，ube，uce，等。最后，将这两种电量迭加，就可以得到电压和电流总量。
