减法运算电路
时间:2023-03-14来源:佚名
|

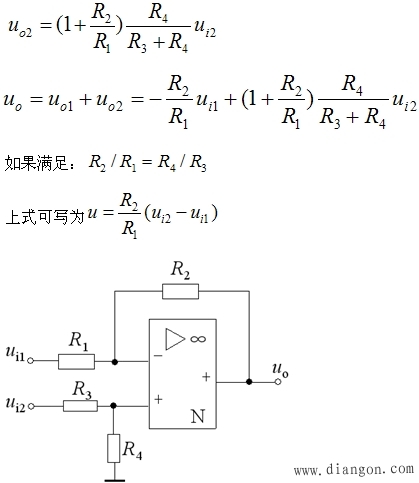

基本差动放大器 |
![]() |

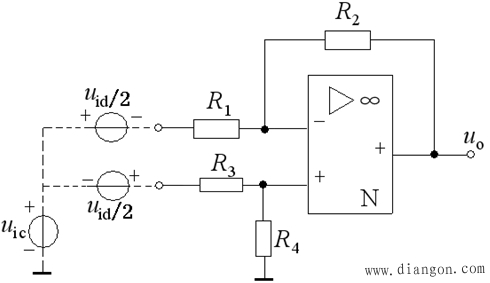

| 基本差动放大器等效电路 |
![]() |
![]() |
|

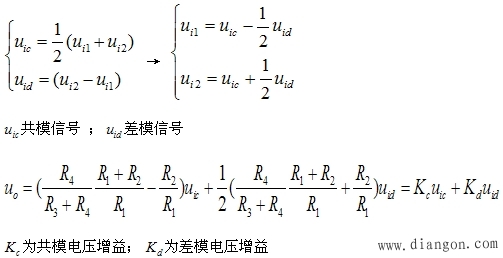

共模抑制比CMRR为 |
|
为了得到最大的共模抑制比,令 ,此时 ,可得![]() 工程上为了减少器件品种和提高工艺性,常常使 ![]() 此时 ,即电路只对差模信号进行放大实际上,电路的共模抑制比不仅取决于电阻的匹配精度,还取决于运算放大器的共模抑制比、开环增益和输入阻抗等参数,甚至电路的分布参数也会影响电路的共模抑制比。这种差动放大电路结构简单,但输入电阻较低,增益调节困难,使其应用受到很大限制。 |



,此时
,可得

,即电路只对差模信号进行放大
