常用电器元件及符号
|
一、电器的基本知识 （一）电器的分类 电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。 电器的用途广泛，功能多样，种类繁多，结构各异。下面是几种常用的电器分类。 1．按工作电压等级分类 （1）高压电器 用于交流电压1200V、直流电压1500V及以上电路中的电器。例如高压断路器、高压隔离开关、高压熔断器等。 （2）低压电器 用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的电器。例如接触器、继电器等。 2．按动作原理分类 1）手动电器 用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。 2）自动电器 借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。 3．按用途分类 （1）控制电器 用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。 （2）主令电器 用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。 （3）保护电器 用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。 （4）执行电器 指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。 （5）配电电器 用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。 4．按工作原理分类 1）电磁式电器 依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。 2）非电量控制电器 依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。 （二）电器的作用 低压电器能够依据操作信号或外界现场信号的要求，自动或手动地改变电路的状态、参数，实现对电路或被控对象的控制、保护、测量、指示、调节。低压电器的作用有： （1）控制作用 如电梯的上下移动、快慢速自动切换与自动停层等。 （2）保护作用 能根据设备的特点，对设备、环境、以及人身实行自动保护，如电机的过热保护、电网的短路保护、漏电保护等。 （3）测量作用 利用仪表及与之相适应的电器，对设备，电网或其它非电参数进行测量，如电流、电压、功率、转速、温度、湿度等。 （4）调节作用 低压电器可对一些电量和非电量进行调整，以满足用户的要求，如柴油机油门的调整、房间温湿度的调节、照度的自动调节等。 （5）指示作用 利用低压电器的控制、保护等功能，检测出设备运行状况与电气电路工作情况，如绝缘监测、保护掉牌指示等。 （6）转换作用 在用电设备之间转换或对低压电器、控制电路分时投入运行，以实现功能切换，如励磁装置手动与自动的转换，供电的市电与自备电的切换等． 当然，低压电器作用远不止这些，随着科学技术的发展，新功能、新设备会不断出现，常用低压电器的主要种类和用途如表1所示。 表1 常见的低压电器的主要种类及用途
对低压配电电器要求是灭弧能力强、分断能力好，热稳定性能好、限流准确等。对低压控制电器，则要求其动作可靠、操作频率高、寿命长并具有一定的负载能力。 二、接触器 接触器，是一种用来自动接通或断开大电流电路的电器。它可以频繁地接通或分断交直流电路，并可实现远距离控制。其主要控制对象是电动机，也可用于电热设备、电焊机、电容器组等其它负载。它还具有低电压释放保护功能，接触器具有控制容量大、过载能力强、寿命长、设备简单经济等特点，是电力拖动自动控制线路中使用最广泛的电器元件。（http://www.gdzrlj.com版权所有） 按照所控制电路的种类、接触器可分为交流接触器和直流接触器两大类。 （一）交流接触器 1．交流接触器结构与工作原理 如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成：

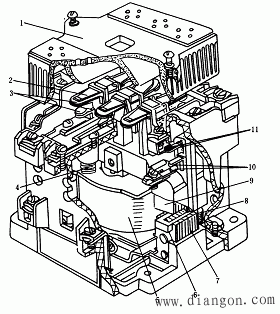

图l CJ10-20型交流接触器 1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点 （1）电磁机构 电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。 （2）触点系统 包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。 （3）灭弧装置 容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。 （4）其他部件 包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。 电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。 2．交流接触器的分类 交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。 ①按主触点极数分 可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。 ②按灭弧介质分 可分为空气式接触器、真空式接触器等。依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。 按有无触点分 可分为有触点接触器和无触点接触器。常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。 3．交流接触器的基本参数 （1）额定电压 指主触点额定工作电压，应等于负载的额定电压。一只接触器常规定几个额定电压，同时列出相应的额定电流或控制功率。通常，最大工作电压即为额定电压。常用的额定电压值为220V、380V、660V等。 （2）额定电流 接触器触点在额定工作条件下的电流值。380V三相电动机控制电路中，额定工作电流可近似等于控制功率的两倍。常用额定电流等级为5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。 （3）通断能力 可分为最大接通电流和最大分断电流。最大接通电流是指触点闭合时不会造成触点熔焊时的最大电流值；最大分断电流是指触点断开时能可靠灭弧的最大电流。一般通断能力是额定电流的5～10倍。当然，这一数值与开断电路的电压等级有关，电压越高，通断能力越小。 （4）动作值 可分为吸合电压和释放电压。吸合电压是指接触器吸合前，缓慢增加吸合线圈两端的电压，接触器可以吸合时的最小电压。释放电压是指接触器吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合电压不低于线圈额定电压的85％，释放电压不高于线圈额定电压的70% （5）吸引线圈额定电压 接触器正常工作时，吸引线圈上所加的电压值。一般该电压数值以及线圈的匝数、线径等数据均标于线包上，而不是标于接触器外壳铭牌上，使用时应加以注意。 （6）操作频率 接触器在吸合瞬间，吸引线圈需消耗比额定电流大5～7倍的电流，如果操作频率过高，则会使线圈严重发热，直接影响接触器的正常使用。为此，规定了接触器的允许操作频率，一般为每小时允许操作次数的最大值。 （7）寿命 包括电寿命和机械寿命。目前接触器的机械寿命已达一千万次以上，电气寿命约是机械寿命的5%～20％。 （二）直流接触器 直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。 （三）接触器的符号与型号说明 1．接触器的符号 接触器的图形符号如图2所示，文字符号为KM。
图2 接触器的图形符号 a)线圈 b)主触点 c)辅助触点 2．接触器的型号说明
例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。 我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。上述系列产品一般具有三对常开主触点，常开、常闭辅助触点各两对。直流接触器常用的有CZ0系列，分单极和双极两大类，常开、常闭辅助触点各不超过两对。 除以上常用系列外，我国近年来还引进了一些生产线，生产了一些满足IEC标准的交流接触器，下面作以简单介绍。 CJl2B-S系列锁扣接触器用于交流50Hz，电压380V及以下、电流600A及以下的配电电路中，供远距离接通和分断电路用，并适宜于不频繁地起动和停止交流电动机。具有正常工作时吸引线圈不通电、无噪声等特点。（http://www.gdzrlj.com版权所有）其锁扣机构位于电磁系统的下方。锁扣机构靠吸引线圈通电，吸引线圈断电后靠锁扣机构保持在锁住位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。 由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平。它们主要供远距离接通和分断电路，并适用于频繁地起动及控制交流电动机。3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点。额定电压为220～660V，额定电流为9～630A。 |
