备用电源自动投入装置(APD)

在对供电可靠性要求较高的变配电所中，通常采用两路及以上的电源进线。或互为备用，或一为主电源，另一为备用电源。备用电源自动投入装置就是当主电源线路中发生故障而断电时，能自动而且迅速将备用电源投入运行以确保供电可靠性的装置，简称APD。
1、对备用电源自动投入装置的要求
1. 工作电源不论何种原因消失(故障或误操作)时，APD应动作；
2. 应保证在工作电源断开后，备用电源电压正常时，才投入备用电源；
3. 备用电源自动投入装置只允许动作一次；
4. 电压互感器二次回路断线时，APD不应误动作；
5. 采用APD的情况下，应检验备用电源过负荷情况和电动机自起动情况。如过负荷严重或不能保证电动机自起动，应在APD动作前自动减负荷。
2、备用电源自动投入装置
电源进线运行方式：主电源和备用电源方式；互为备用电源方式。
1.主电源与备用电源方式的APD接线

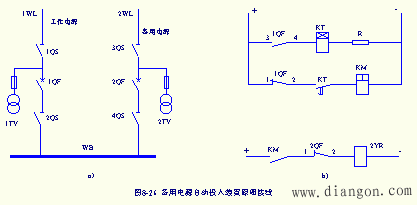

当主（工作）电源进线因故障断电时，失压保护动作，使1QF跳闸，时间继电器KT失电,其触点延时打开，故在其打开前，合闸接触器KM得电2QF的合闸线圈YO通电，备用电源被投入。

2.互为备用电源的APD接线
当1WL工作时，2WL为备用,1QF在合闸位置，2QF在跳闸位置。

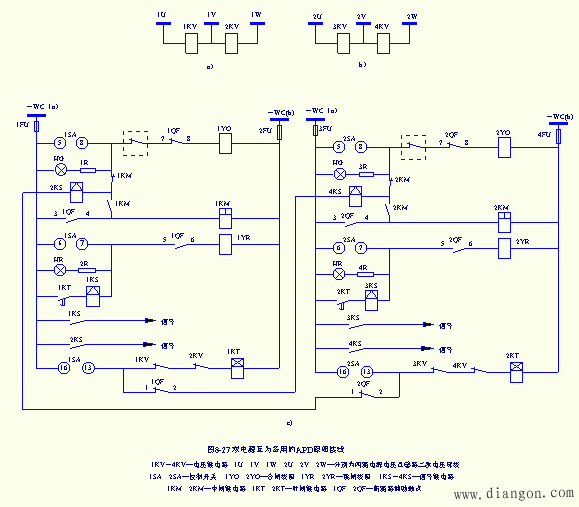

当1WL电源侧因故障而断电时，电压继电器1KV、2KV常闭触点闭合，1KT动作，其延时闭合触点延时闭合，使1QF的跳闸线圈1YR通电,则1QF跳闸。2QF的合闸线圈2Y2QF合上，从而使备用电源2WL自动投入，变配电所恢复供电。反之亦然。
