三相电源的连接法

在三相电路中，一般有两种接法：形（星形）和形（三角形）。

1.星形连接（形）

将三相绕组的末端XYZ联在一起，用N表示，成为中点，再将始端ABC引出与负载相

连，成为端线（俗称火线），这样的连接称为星型连接，如图1所示。此时若将负载也接成星型，中点用N′表示。电源和负载中点的连线称为中线（俗称地线），这种三相电路称为三相四线制，这种电路相当于三个单相电路，中线为三个单相电路的公共回线。

端线与中线间的电压为相电压、、，简写为、、；端线与端线之间的电压称为线电压，如、、。

图1 电源的星形连接示意图 图2 电压相量图

设三个相电压的参考极性均是端线为正，中线为负，相电压有效值表示为，线电压有效值表示为，当略去电源的内阻抗时，通过相量图的几何关系，如图2所示，线电压可以表示为：

可见线电压也是对称的，且线电压是相电压的倍，它较相应的相电压超前。即

我国的供电系统相电压是220V,在星形连接时线电压是=380V，当电源和负载都是星形连接时,线电流等于相电流，若线路为对称负载，则负载相电流为

2.三角形（）连接

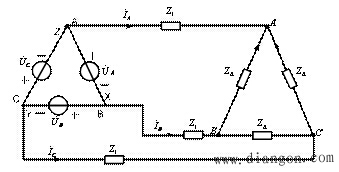

图3是三相电源的连接，三个电源的始、末端一次相连（即B与X、C与Y、A与Z相连接）构成回路，并从三个连接点引出端线。

由图可知，三相电源接成形时，，，，也即线电压等于相电压。

图3 相电源的连接

如果负载也是形连接，负载相电压即为电源相应的相电压，则由上图可得线电流和相电流的关系为：

若负载对称，则负载电流也对称，同样可通过相量图的几何关系，可得到线电流是相电流的倍，但线电流滞后相电流。

在正确的连接情况下，三相电源构成的回路中有，这时电源能正常运行。但若将一相电压接反，比如，A相电源将X与Z，A与B相接，则回路中总电压为

这样，就有一个有效值等于两倍相电压的电压源作用于闭合回路，由于发电机绕组的阻抗很小，故在回路中产生很大的环路电流，致使发电机绕组烧毁，因此三相电源极少接成形，如果需要，则须注意避免接错。

3.三相电路

以上讨论了星形和三角形连接时的相电压、相电流和线电压、线电流之间的关系。在讨论中忽略了三相线路的损耗。由三相电源与三相负载连接而成的系统，有以下五种情况：

（1）接法：电源形接法、负载形接法（三相四线制，有中线）

（2）接法：电源形接法、负载形接法（三相三线制，无中线）

（3）接法：电源形接法、负载形接法（三相三线制）

（4）接法：电源形接法、负载形接法（三相三线制）

（5）接法：电源形接法、负载形接法（三相三线制）
