三端固定式输出集成稳压器及其应用

　　集成稳压器的规格种类繁多,具体电路也有差异，最简单的是三端固定式输出集成稳压器，它只有三个引线端：输入端（接整流滤波电路的输出），输出端（接负载）和公共地端。
　　常用的有两个系列，78××系列为正输出，79××系列为负输出，“××”代表输出电压值，有5V、6V、8 V、9V、10V、12V、15V、18V、24V等，输出电流有0.1A(78L××、79L××)、0.5A (78M××、79M××)和1.5A(78××、79××)3种。 如W78M15表示输出电压为 15V、输出电流为0.5A。W79M15表示输出电压为-15V、输出电流为0.5A。

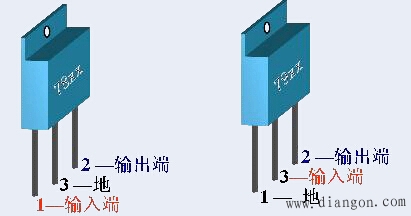

　　三端稳压器的外形图如下图所示。 　　1、三端集成稳压器的应用
　　（1）单电源稳压电路

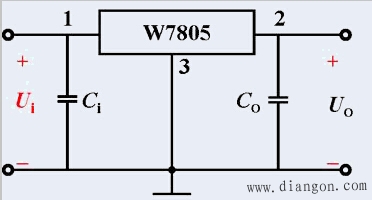

　　W7800系列三端集成稳压器的接线图如下图所示，图中使用的W7805的输出电压为 5V。
　　（2）双电源稳压电路

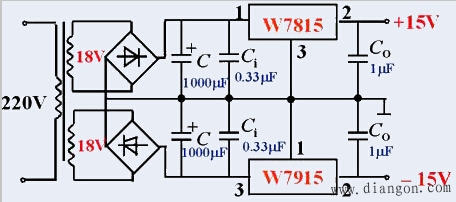

　　同时输出正、负电压的稳压电路如下图所示。图中使用W7815和W7915，则输出电压为±15V。
　　（3）输出电压可调的稳压电路

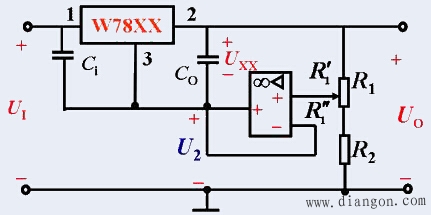

　　在下图所示电路中，，而为W78XX固定输出电压，调节电位器R1即可改变，便实现了输出电压可调。
　　2、使用时要注意的问题
　　① 为了防止自激振荡，在输入端一般要接一个0.1～0.33μF 的电容C_i。
　　② 为了消除高频噪声和改善输出的瞬态特性，即在负载电流变化时不致引起U_o有较大波动，输出端要接一个1μF以上的电容C_o。
　　③ 为了保证输出电压的稳定，输入、输出间的电压差应大于2V。但也不应太大，太大会引起三端稳压器功耗增大而发热，一般取3～5V。
　　④ 除W7824(W7924)的最大输入电压为40V外，其它稳压器的最大输入电压为35V。
　　⑤ 尽管三端稳压器有过载保护，为了增大其输出电流，外部要加散热片。
