感应同步器的应用

在感应同步器的应用过程中，除同样会遇到旋转变压器在应用过程中所遇到的角须限定在［-π,π］内的问题或要求之外，直线式感应同步器还常常会遇到有关接长的问题。例如，当感应同步器用于检测机床工作台的位移时，一般地，由于行程较长，一块感应同步器常常难以满足检测长度的要求，需要将两块或多块感应同步器的定尺拼接起来，即感应同步器接长。接长的原理是：滑尺沿着定尺由一块向另一块移动经过接缝时，由感应同步器定尺绕组输出的感应电势信号，它所表示的位移应与用更高精度的位移检测器(如激光干涉仪)所检测出的位移相互之间要满足一定的误差要求，否则，应重新调整接缝，直到满足这种误差要求时止。
几点说明：
感应同步器的测量精度取决于测量电路对输出感应电压的细分精度。
现在商品化的感应同步器的输出大多是脉冲量，使其能方便地采用现代的数字处理技术。
用途：
长感应同步器目前被广泛地应用于大位移静态与动态测量中，例如用于三坐标测量机、程控数控机床及高精度重型机床及加工中测量装置等。圆感应同步器则被广泛地用于机床和仪器的转台以及各种回转伺服控制系统中。
感应同步器在镗床上的应用

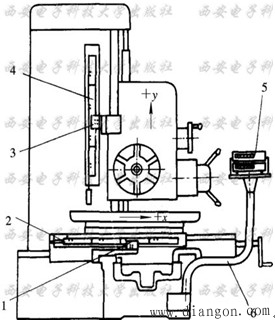

镗床在加工零件前常使用块规确定零件的加工中心以保证加工精度。 这种方法烦琐、 效率低。 在镗床的垂直方向和纵向安装感应同步器， 用感应同步器和数显表可直接准确地确定零件的加工中心， 既保证了精度又提高了效率。 如图6-13所示为国产TX611型数显卧式镗床外观图。 在主轴上上下移动的垂直坐标（y轴）装有感应同步器的定尺4和滑尺3， 在上滑座横向移动的坐标（x轴）装有感应同步器的定尺2和滑尺1。 该镗床采用最简单的半开启式防护罩， 主要防止铁屑滑伤定、 滑尺绕组， 同时避免灰尘和油液的侵入。 数显表5安装在可以转动的表架上， 以便操作者调整视角。

图1 感应同步器在镗床上的应用
该镗床坐标定位准确度在全行程为0.03 mm， 加工精度可优于0.06 mm。 根据标准规定， 定位准确度是在全行程内每相距50 mm检一点。 对于0.03 mm的定位准确度要求， 在调整接长感应同步器定尺和检定精度时， 长度基准可以选用精密线纹米尺（准确度为5 μm）， 用读数值为1 μm的读数显微镜读数。
