图解防雷接地电气施工

要求：

1、材质符合规范和设计要求，连接可靠，防腐措施到位，接地系统畅通、完整。

2、利用建筑物基础钢筋做接地体和引下线连接规范，资料齐全；避雷带、接地线安装顺直、美观，固定牢固；屋面及外露金属构件接地完整；设备金属外壳及设备基础接地无遗漏。

3、接地点标识清楚，防雷接地测试点齐全。

4、接地线搭接符合要求。

避雷带敷设：

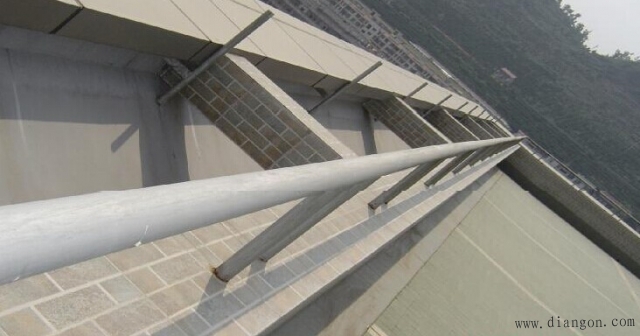

1、避雷带支架安装位置准确，水平直线部位间距均匀，固定牢固；

2、避雷带敷设高度一致，顺直，焊接符合要求，焊缝打磨光滑，防锈处理到位，油漆光亮。

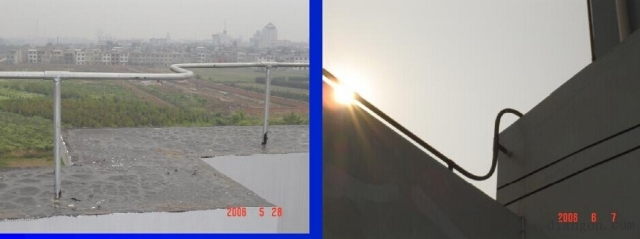

避雷带敷设弯曲半径正确、顺畅，弯曲部位间距不大于0.5m，支架固定牢固、垂直。

避雷带敷设---避雷线跨接连接方法

避雷线连接时焊接长度为其直径的6倍，并应双面焊接。（图示为采用镀锌钢管作为避雷线焊接方法）

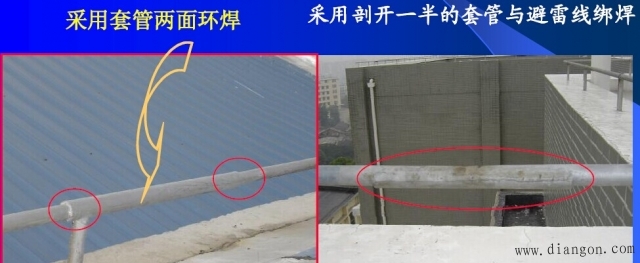

采用套管两面环焊 ： 采用剖开一半的套管与避雷线绑焊：

避雷线连接时焊接长度为其直径的6倍，并应双面焊接。（图示为采用镀锌钢管作为避雷线焊接方法）

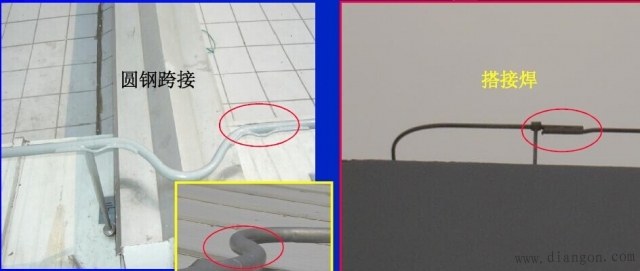

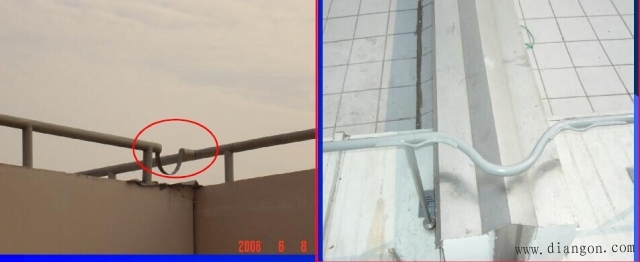

避雷带敷设---避雷线跨越建筑物变形缝处理方法

当避雷线跨越建筑物变形缝时，应设补偿装置。

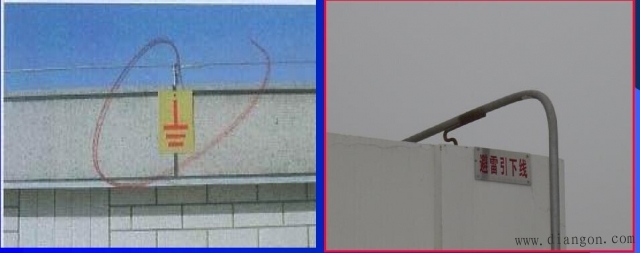

避雷带敷设---避雷引下线

避雷线与引下线连接可靠，标识清楚。

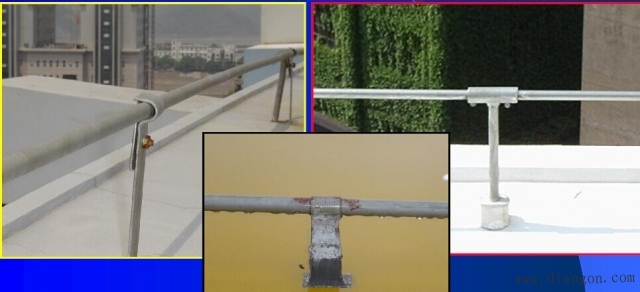

避雷带敷设---特制避雷带支架

避雷带采用卡箍式特制支架，安装简便，美观实用。

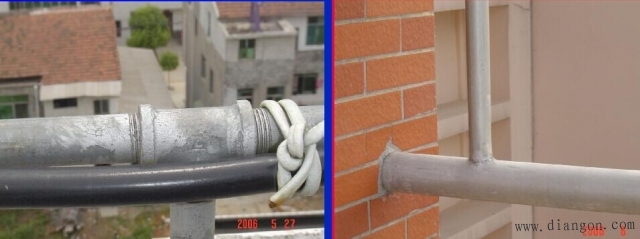

避雷带敷设---质量问题

1、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；

2、避雷线连接处未进行有效跨接或搭接。

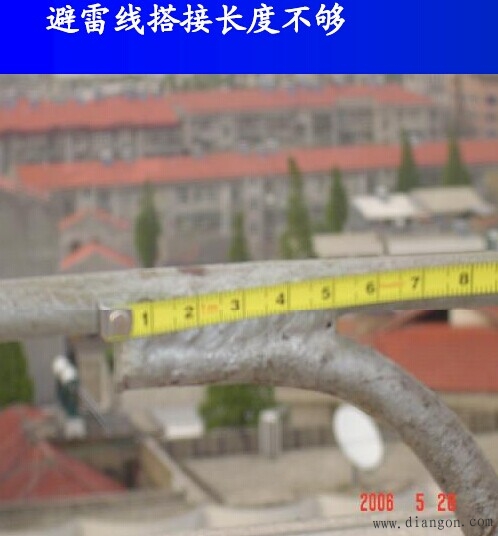

避雷线搭接长度不够

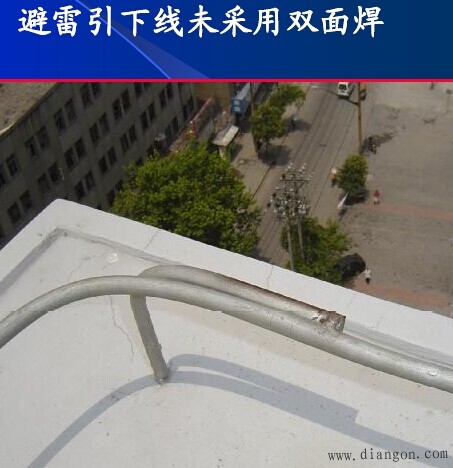

避雷引下线未采用双面焊
