PLC梯形图的特点及绘制原则

◆ 梯形图按自上而下、从左到右的顺序排列。每个继电器线圈为一个逻辑行，即一层阶梯。每一个逻辑行起于左母线，然后是触点的连接，最后终止于继电器线圈或右母线。
◆ 在梯形图中某个编号继电器线圈只能出现一次，而继电器触点（常开或常闭）可无限次引用。

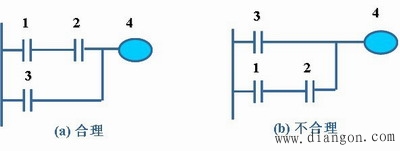

◆ 在每一逻辑行中，串联触点多的支路应放在上方。如果将串联触点多的支路放在下方，则语句增多，程序变长。

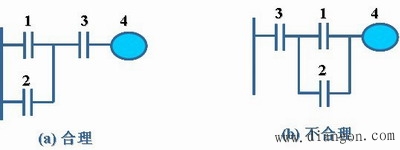

◆ 在每一个逻辑行中，并联触点多的支路应放在左边。如果将并联触点多的电路放在右边，则语句增多、程序变长。

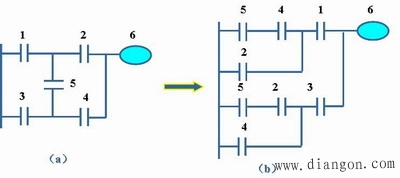

◆ 梯形图中，不允许一个触点上有双向“电流”通过。对于这样的梯形图，应根据其逻辑功能作适当的等效变换。

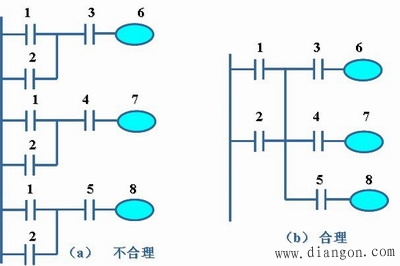

◆ 梯形图中，当多个逻辑行都具有相同条件时，为了节省语句数量，常将这些逻辑行合并。

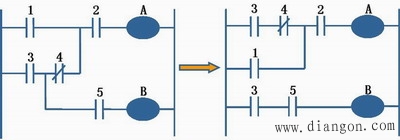

◆ 如果电路结构复杂，用ALD、OLD等指令难以处理时，可以重复使用一些触点改成等效电路，再进行编程。
