晶体三极管组成放大电路时，外电路应如何保证三极管处在放大状态？

以NPN管组成的放大电路为例，首先应保证晶体三极管的发射结正向偏置，集电结反向偏置，如图所示。图中基极偏置电路为VCC→RB→基极→发射极→地，使NPN管的发射结处于正向偏置，应选择RB电阻的大小，以产生一定的基极电流IB，此时，发射结（b-e间）的正向压降为UBE，对于NPN硅管， UBE≈0.7V。另外输出回路中VCC→RC→集电极C→发射极E→地所形成的回路，应使UCE>UBE时，即集电结反偏。此时，集电极电流IC将比基极电流IB大β倍，即IC=βIB。可见，电路图中所示的电源电压极性、基极电阻RB和集电极电阻RC应都能保证晶体三极管工作在放大状态。

图1 保证晶体三极管放大的基本电路结构

如果有一个微小的输入信号要加入放大电路进行放大，应该如何将该信号加至放大器的输入端？并且经放大后怎样取出该放大信号呢？

信号加入后要做到不影响电路原来的静态工作点，而只是使电路中的各电流（如iC、iB）和电压(uBE、uCE)是静态分量和由信号产生的交流分量之和。

为此，电路应该增加信号输入、输出回路，如图所示。

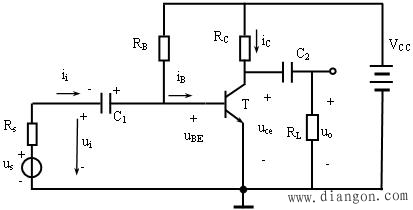

图2 加入输入信号后的基本电路

由电路可知，当输入信号（）为零时，C1和C2电容可视作开路，原电路工作状态不变，电路中的电流和电压都为直流量。此时C1电容上的电压就是UBEQ≈0.7V，C2上的电压即UCEQ。

当加入输入信号后，晶体管基极—发射极间的电压为

另外， 加入后产生的 ，其中的绝大部分流经基极成为基极电流 ，因此基极的总电流为

部分的电流放大β倍后成为 ，所以在输入信号作用下集电极电流为

集电级和发射极间电压

放大后的输出信号电压为
