TT系统的技术革新

　　从所周知，TT系统配电存在着一定缺陷，即切断小容量的故障电源，而对中等容量以上的故障电源只能降低人体的接触电压和减少流经人体的电流，不能将触电事故消除，保护效果不很理想。如何解决这个问题呢？根据并联电阻的特点，对TT系统作如下技术革新：用截面积不小于工作零线的绿/黄双色线，将配电箱、开关箱、主要机械设备下埋设的接地极（约4~5组）并联起来，作为保护接地线。配电箱、开关箱及机械设备非带电金属外壳与保护接地线进行可靠电气连接，形成三相五线制保护接地TT系统如（图1）
　　

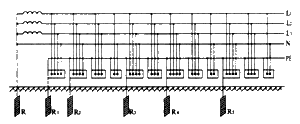

　　图1 三相五线制TT系统
　　

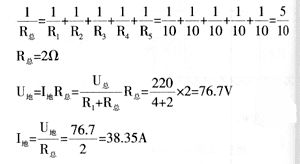

　　式中U——电网相电压220V
　　U_地——故障点的对地电压
　　I_地——故障电流
　　R₀系统中工作接地电阻4Ω
　　R₁~ R₅——系统中1~5组重复接地电阻10Ω
　　R_总——系统中重复接地总电阻
　　由此可见三相一线制TT系统有下列优点：
　　（1）单相接地的故障点对地电压较低、故障电流较大，使漏电保护器迅速动作切断电源，有利于防止触电事故发生。
　　（2）PT线不与中性线相联接，线路架设分明、直观，不会有接错线的事故隐患；几个施工单位同时施工的大工地可以分片、分单位设置PT线，有利于安全用电管理和节约导线用量。
　　（3）不用每台电气设备下埋设重复接地极，可以节约费用开支，也有利于提高接地线质量，用电安全保护更可靠。
