低电压启动的过电流保护

以下要介绍低电压启动的过电流保护的应用范围、组成成分以及相关计算。
1. 应用范围：容量较小变压器。
2. 接线：与线路过电流保护类似。
3. 测量元件：电流继电器和低电压继电器。
4. 特点：灵敏度高于一般的过电流保护。
5. 出口逻辑关系：两个测量元件都动作，保护才动作跳闸。
6. 动作值的整定：躲开变压器正常运行时的额定电流。

7. 低电压继电器整定原则：正常运行情况下母线上可能出现最低工作电压时，该继电器不动作。
8. 只当电流元件和电压元件同时动作后，才能起动时间继电器，经过预定的延时后，起动出口中间继电器动作于跳闸。
9. 低电压元件的作用是保证在上述一台变压器突然切除或电动机自起动时不动作，因而电流元件的整定值就可以不再考虑可能出现的最大负荷电流，而是按大于变压器的额定电流整定。当电流互感器回路发生断线时，低电压继电器将误动作。因此，在低电压保护中一般应装设电压回路断线的信号装置，以便及时发出信号，由动作人员加以处理。

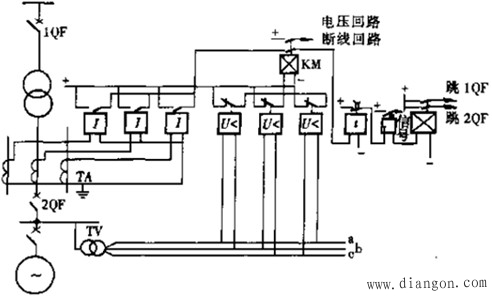

图1 低电压起动过电流保护的原理接线图

图2

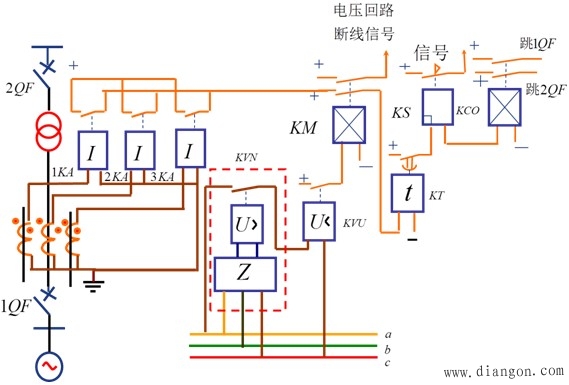

它是低电压起动过电流保护的一个发展，它将原来的三个低电压继电器改由一个负序电压继电器和一个接于线电压上的低电压继电器5组成。当发生各种不对称短路时，,由于出现负序电压，继电器4动作，其常闭触点打开,则加于低电压继电器5上的电压被迫变成零，则5一定动作，这时电流继电器1~3中至少应有两个动作，则就可以起动时间继电器7，经延时动作跳闸。
