编码电路(编码器)

例如，将八个开关，分别编制成对应的三位二进制码时，它的真值表如下表所示：

能实现该功能的具体电路如图所示：

如当开关W5闭合时，T5管导电，其它管子截止，输出Y2Y1Y0=101，W3闭合时，T3导电，其它管子截止，三位码输出Y2Y1Y0=011。可见，电路是将一个特定对象编制成一组代码的编码电路。注：一只开关闭合时，其它开关不能闭合。

从真值表和电路图都可以写出三位二进制代码的每位逻辑表达式：

式子是利用了约束条件后得出的，以Y2为例：

其中第一项：

可见，编码器电路的基本结构是一个或门结构。

上图是Y1位的电路图，它等效于右图的二极管“或”门电路。

结论：待编码的特定对象和输出的某一组代码之间为一一对应关系，但又不能同时输入二个或二个以上的特定对象，否则，会发生编码混乱。

从上述电路我们又可发现：在给定电路的情况下，要分析电路的功能时：

(1)应先写出每一位输出的逻辑表达式；

(2)在给定各个变量的取值后，列出真值表；

(3)最后确定电路的逻辑功能。

二、中规模集成编码器

1. 二进制编码器

将个特定对象编制成n位二进制代码的一种组合逻辑电路。它在数字系统中应用的非常普遍，例如：4线—2线(4/2)编码器，8线—3线(8/3)编码器，16线—4线(16/4)编码器等。

其框图如图所示：

2 . 二—十进制编码器

它是将十进制的0～9十个数字，用一组4位的二—十进制代码(BCD码)表示。

3 . 优先编码器

这种编码器允许同时输入二个或二个以上的输入信号，但编码器只对其中优先权最高的待编码对象实施编码。编码对象的优先权高低可以在设计时预先规定。例如，日常生活中的应急电话号码处理，是有优先权的。问询电话、火警电话、工作电话等。例：设计一个二—十进制优先编码器，W0、W1、‥W9代表十进制的十个数 ，“0”表示输入，“1”表示无输入。采用大数优先的原则，即W9优先权最高，W0优先权最低。 Y3、Y2、Y1、Y0表示输出四位代码，并用反码表示。如此约定后列出的真值表如表所示：

可以从真值表直接得到逻辑函数表达式：

，，

，

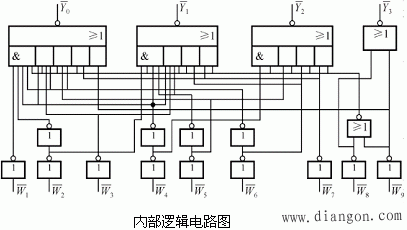

由上述逻辑函数画出的逻辑电路图如图所示：它是10线—4线的集成二—十进制优先编码器内部逻辑电路图。

组合逻辑电路的设计方法：

(1)根据题意或给定功能找出输入和输出逻辑变量；

(2)列出真值表；

(3)求出各个输出的最简与—或表达式(建议用卡诺图法)；

(4)用规定的逻辑门画出整个逻辑电路图。
