正弦稳态电路的功率

1.正弦稳态情况下瞬时功率 p( t )

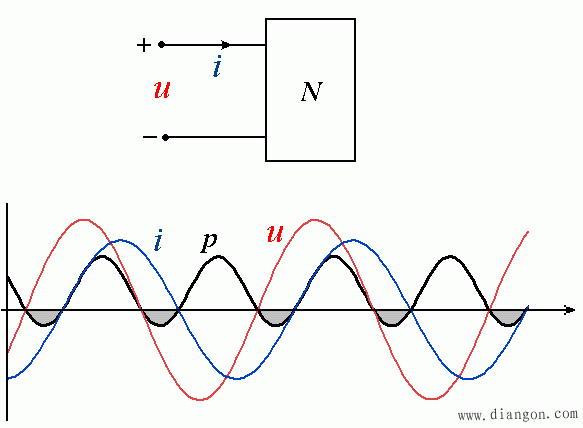

对于一端口网络，选电压电流为关联参考方向，网络吸收的瞬时功率：

单位用瓦特 /W 表示。

2.正弦稳态情况下平均功率/有功功率 P

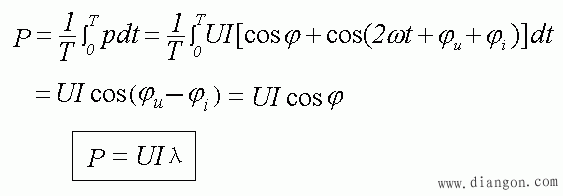

定义瞬时功率在一个周期内的平均值为平均功率或有功功率：

单位用瓦特 /W 表示，式中 λ 被称为功率因数。

3.正弦稳态情况下无功功率 Q

定义无功功率为：

单位用乏 / var 表示，它反映了电源与负载每秒钟交换的能量的大小。

4.正弦稳态情况下视在功率 / 表观功率 S

定义视在功率为：

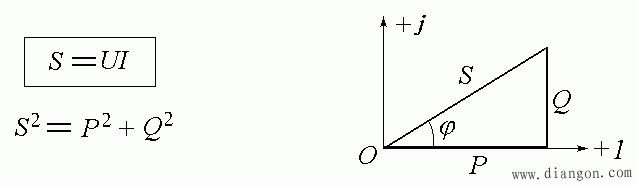

单位用伏安 / VA 表示。S 与 P 和 Q 的关系被称为功率三角形。

5.正弦稳态情况下的复功率

把功率三角形放在复平面中，复功率的定义：

单位用伏安 / VA 表示。复功率本身没有实际的物理意义，为计算方便使用。

6.正弦稳态情况下R、L、C 的功率

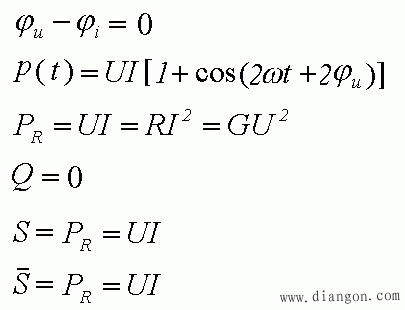

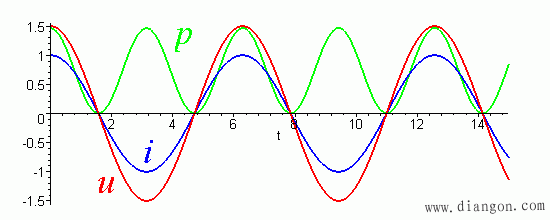

① 正弦稳态情况下，电阻 R 的瞬时功率、有功功率、无功功率、视在功率为：

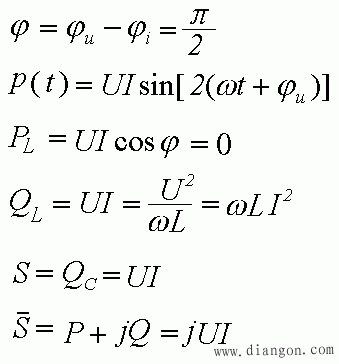

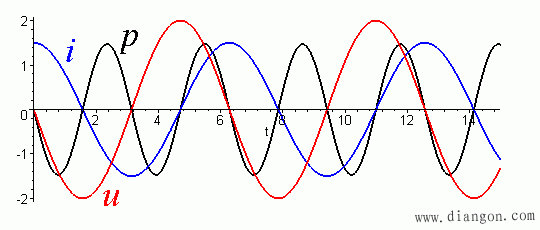

②正弦稳态情况下，电感 L 的瞬时功率、有功功率、无功功率、视在功率为：

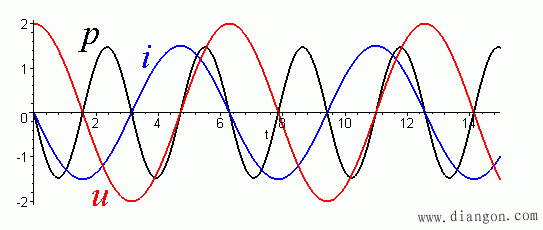

③正弦稳态情况下，电容 C 的瞬时功率、有功功率、无功功率、视在功率为：

7.正弦稳态情况下RLC串联电路的功率

有功功率、无功功率、视在功率的关系：

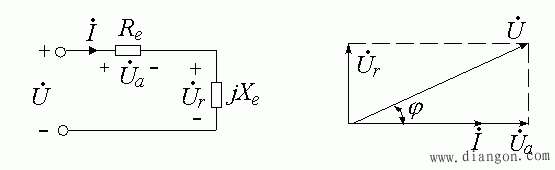

① U 的有功分量 Ua 和无功分量 Ur：

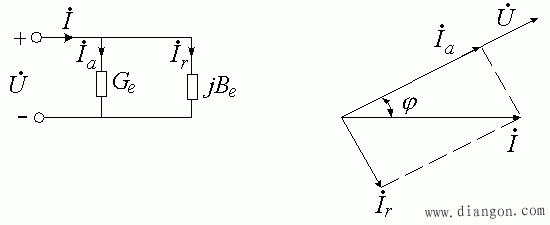

② I 的有功分量 Ia 和无功分量 Ir：

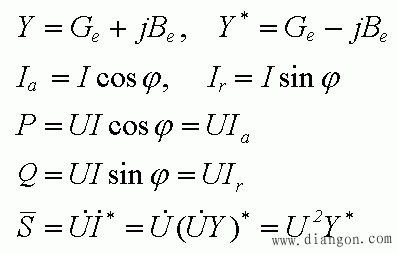

8.正弦稳态情况下 RLC 并联电路的功率
