三极管的放大与开关应用举例

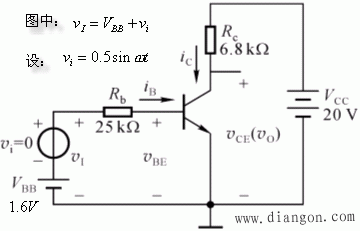

一、用作放大器

第一步:进行静态分析，求静态工作点； 第二步:动态分析，求放大倍数等动态值；

下面用作图法进行分析：

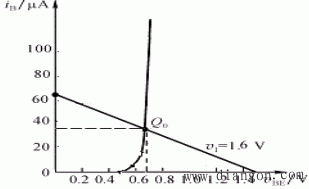

静态分析（Vi＝0时）求。

方法：写出输入回路负载方程，将方程作在输入特性曲线上，求得：，

写出输出回路负载方程

并将它作在输出特性曲线上，负载线与IBQ对应的输出特性相交于Q点，求得：

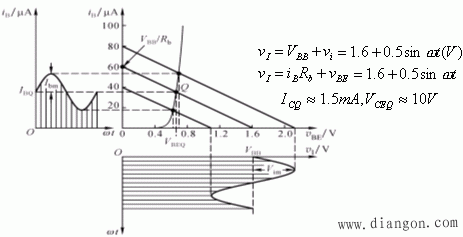

动态分析（加入Vi后），先由输入特性求基极电流变化量ib：

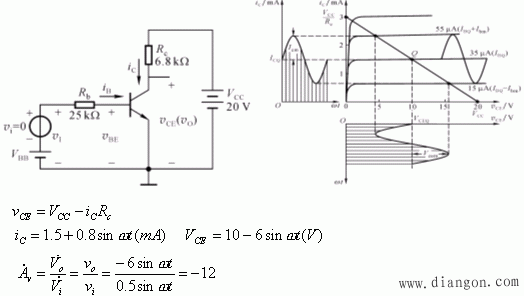

由输出特性曲线与iC求VCE：

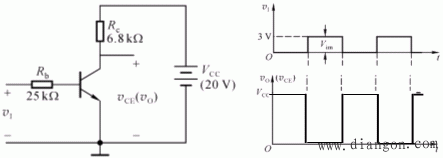

二、用作可控开关（或反相器）

VI=0：三极管截止， iC=0，VO=20V；VI=3V：三极管饱和导电。
