卫生间局部等电位联结知识

卫浴间等电位详细介绍

一、住宅卫浴间应配等电位

根据最新《住宅设计规范》规定，住宅卫浴间内应作等电位联结。然而在实际调查显示，有七成业主家中无安装等电位装置。尽管是法规规定内容，但等电位联结保护的市场普及率非常低，甚至许多业主都不知道等电位的概念。

二、安全卫浴间等电位的概念

等电位就是电位相等，如果电位不相等，就有电位差即电压，加上卫浴潮湿的环境下，人很可以被用电设备和外露的金属电击。因此将卫浴间内的电器装置、金属物件以及可导电的部分全部用导体联结起来，减小电位差以消除危害，这就是卫浴间安装等电位的作用。

三、等电位能防御雷击感应电

雷雨天气，建筑物遭受雷击，楼内所有金属物体都会产生感应电，尤其是卫生间里的下水管、暖气管。这时在卫生间里洗澡，万一触碰金属物体就会被感应电袭击。如果有了等电位，遭受感应电袭击的概率就会大大降低。

四、等电位需由业主请人安装

等电位装置通常由开发商预留，但是需要专业师傅安装，包括配套设施可能需要业主另外购买。在电气设备普遍进入卫浴的今天，安装等电位可是关乎生命安全的一份保障，新居业主们应该主动向专业装修工咨询。

卫浴等电位的常见误区

等电位安装施工比较专业，需要由有经验的电工负责。而业主如果事先了解了相关的知识，能够尽量减少施工误区，降低家居安全威胁。

误区一：任何卫浴间无需做局部等电位联结

不少人认为卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以金属器具无须做局部等电位联结。

正解：局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。等电位的作用是为了保证某电位基本相等，不至于产生较大电压伤害人体。而地线的作用是保证漏电部位与大地之间的电阻相对较小，从而保证流经人体的电流较小。一个是保证电压较小，一个是保证电流较小。

误区二：只要是卫浴就得做局部等电位

人体洗浴时人体阻抗会降低，在卫浴间特备容易触电。如果浴室安装了电热水器、或配置了若干用电设备，浴室必须做局部等电位联结。而对于一些传统的既无电热水器，又无添置电器的卫浴间，可根据情况决定是否做局部等电位。

误区三：局部等电位会导致电击事故

局部等电位会将外界的高电压引入室内，造成触电事故，不如将此电位由接地线引入接地装置来得安全。

正解：只要电位相等，不产生电位差，就不会发生电击事故，无需将电位引入接地装置。局部等电位要求在局部区域内接触到的电阻不大于3Ω，只要能将卫浴间贯通成一个等电位体，即使外界有高电压，人在卫浴内触碰不到外界高电压导体，也是安全的。

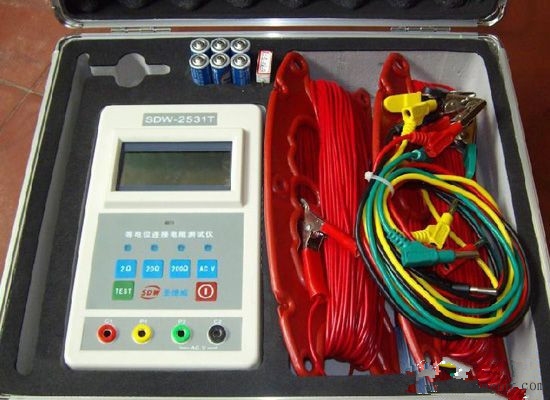

误区四：用其他测量仪代替等电位测试仪

由于目前市面上的等电位测试仪较少，测量工作中经常遇到用接地电阻测量仪、万用表等来代替。

正解：用除了等电位专用测试仪以外的测量仪器都是错误的。绝缘电阻测试仪虽能测试其导通性，但测量低于3Ω的等电位的电阻则不行。万用表的测量电流通常较小，不满足国家规定的检测电流不小于0.2A的要求。为了防止安全隐患，必须采用专用测试仪进行测试或者采用伏安法测量。

重视细节等电位施工及验收规范

了解了卫浴间等电位的重要性以及关于等电位的一些认识误区，下面我们来看看卫浴间等电位安装施工的注意事项。

一、卫浴间等电位施工要求

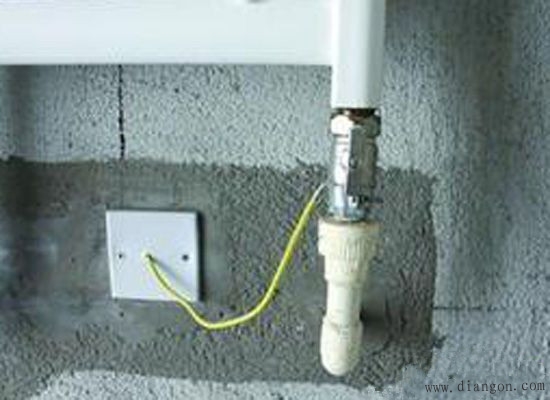

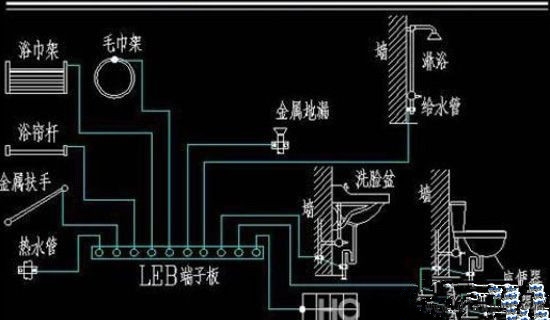

进行卫浴间局部等电位联结时，必须将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过电路联接到等电位端子板上。当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。金属地漏、扶手、浴巾架、肥皂盒等孤立之物可根据情况是否做等电位。

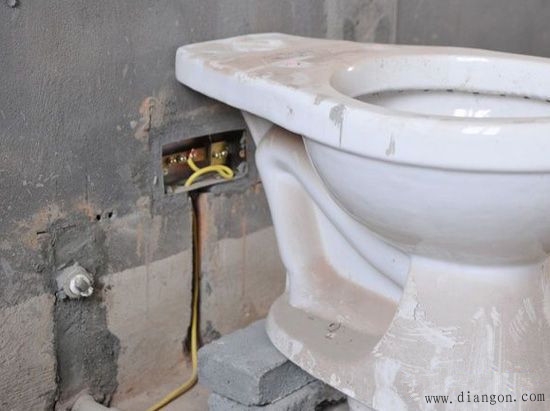

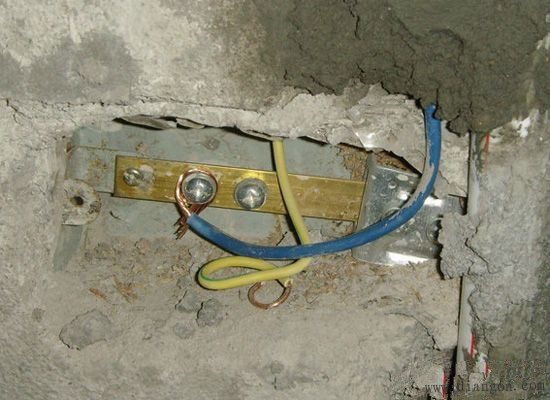

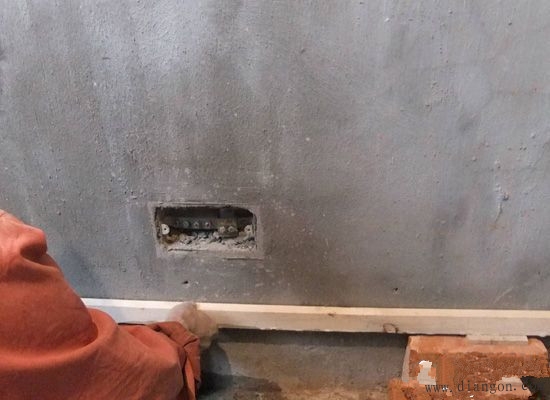

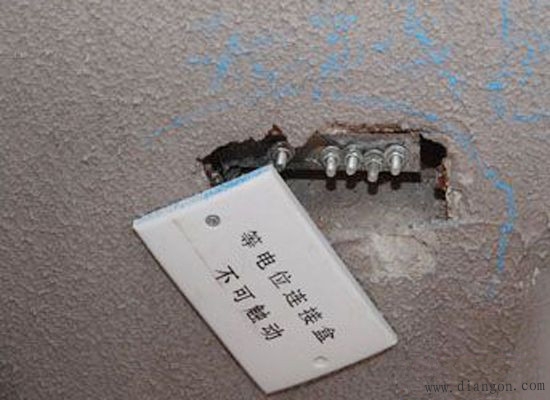

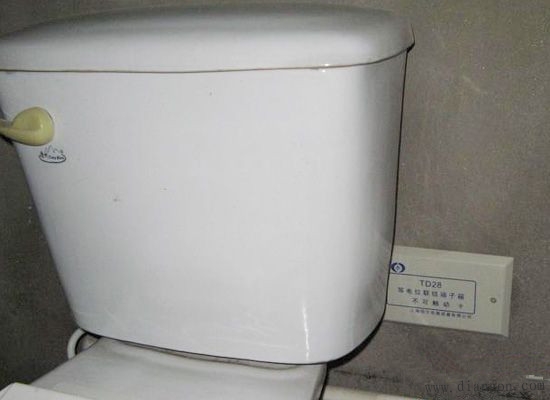

二、等电位端子箱安装位置

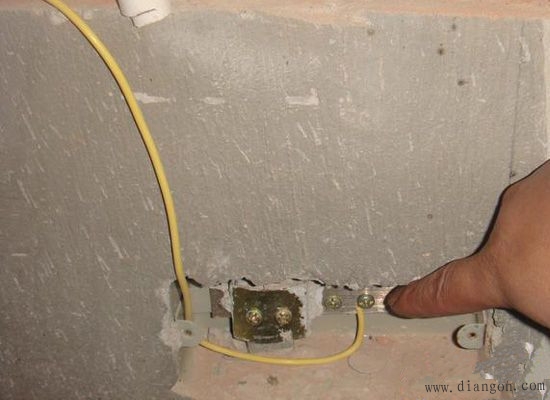

等电位端子箱安装于卫浴间室内，一般埋入贴砖中即可，电路方面墙内地下铺设导线必须使用塑料管道作保护。如果对卫浴捡进行改造须移动内墙时，等电位也需重新改造。

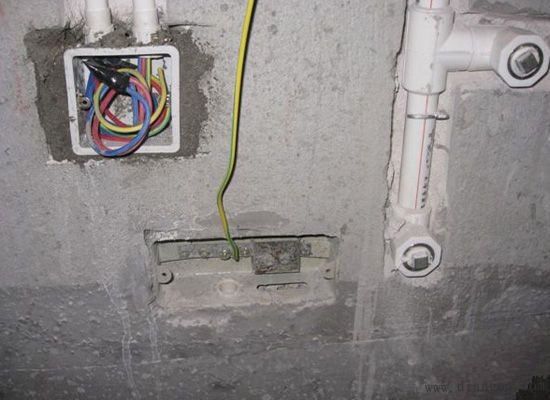

三、注意卫浴间内是否有PE线

注意卫浴间如果原来没有PE线，局部等电位联结不得与卫生间外的PE线相连，因为PE线有可能因别处的故障而带电位，反而能引入别处的电位。相反如果卫生间内有PE线，则卫生间内的局部等电位联结必须与该PE线相连。

四、局部等电位施工验收

局部等电位联结安装完毕后，应进行导通性测试，测试用电源可采用空载电压为4～24v的直流或交流电源，测试电流不应小于0.2A，若端子板与等电位联结范围内的金属导体之间的电阻不大于3欧姆，可认为等电位联结有效，如发现导通不良，应作跨接线处理。在整个卫浴施工过程中，应始终保证等电位导通。
