用波特图说明电容滞后补偿电路消除自激振荡的原理

对于负反馈放大电路，消除自激振荡的方法就是破坏产生自激振荡的相位条件和幅度条件。电容滞后补偿能人为地降低主极点频率（），拉开它与第二个极点频率的距离，使幅频特性提前开始下降，而让相频特性在到达零之前缓慢下降，从而获得一定的相位裕度。

例如，图12是某个开环放大器的频率特性，其表达式为

画出它的频率特性如图13所示，若接成负反馈电路，设反馈系数，则，相应的水平线M1N1位于临界自激线（与相对应的线）之下，表明放大电路闭环后肯定处于不稳定状态。

如果在主极点频率所在的低通环节内，接入一个补偿电容，使下降为，则开环频率特性表达式变为

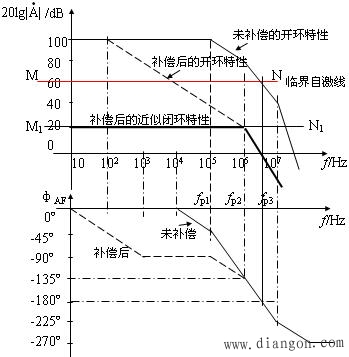

图 电容滞后补偿消除自激振荡的原理

经补偿后的开环幅频和相频特性如图中的虚线所示。可看到补偿后获得了的相位裕度，因而补偿后的放大电路是稳定的。

应该指出，用电容滞后补偿有一个明显的不足之处，即牺牲了放大器的通频带宽度。由图可见，开环带宽由Hz减小为Hz，闭环带宽只有约Hz，如果取得更大，则更低，虽然相位裕度有所增大，但通频带将更窄。

若改用阻容补偿法和超前补偿法，其闭环增益的通频带比电容滞后补偿要宽。
