视频监控系统设计流程

1．系统功能设计工作流程

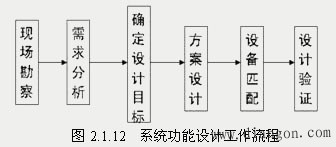

确定视频监控系统设计目标的基础是对视频监控系统所依存的基础环境进行风险和安全需求的分析，以确定系统的防范要求和设计目标。风险就是系统易受攻击的程度及攻击可能产生的损失；安全需求就是为防止攻击和减少损失而需要采取的措施。视频监控系统设计过程如下图所示：

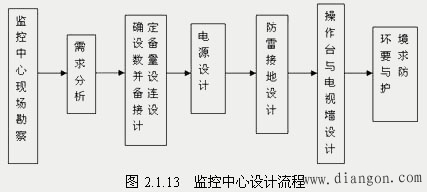

监控中心系统设计流程：

　　2．视频监控系统设计目标
　　（1）图像的完整性—图像的完整性可以从空间和时间两个角度来评价
　　　1）空间的完整性与摄像机的视场有关，每个摄像机视场对所设计监控部位的充分和有效的覆盖，多个摄像机视场的组合形成对一个过程或监控区域的充分和有效的覆盖。这是一个很重要的设计目标，它保证系统的有效性，关系到摄像机的布局、数量、安装方式和镜头的匹配。
　　　2）时间的完整性表示电视系统对一个连续过程或事件的监控能力，主要与系统长时间工作和图像信息存贮能力，要求系统具有适当的环境条件、存贮方式和空间。当图像信息作为报警复核的手段时，图像的完整性还可以从与报警探测器的探测区的匹配性来评价。
　　（2）图像鉴别等级—直接反映视频监控系统防护性能的技术指标，它是系统的各技术环节（摄像、传输、信号分配、处理、显示等）性能的综合体现，也是系统适应环境条件能力的表现。以系统最终显示的图像来进行评价，图像鉴别等级要根据防护要求具体而定。对于大目标，主要由目标在全图像（整个屏幕）上所占的比例来决定；而对于小目标（如文字、车牌号码、局部的特征），则主要由目标占有的像素来定。通常分为三级：
　　　1）探测—可以鉴别有无探测目标。作为报警复核手段或利用视频探测来产生报警时，图像鉴别等级应为探测级;
　　　2）分类—可以对探测目标进行分类，如鉴别人或动物、成人或儿童；若为动态监控，应为分类级;
　　　3）识别—可以对探测目标进行个体识别。若利用视频系统进行个体识别或记录图像作为证据，应为识别级。要求辨别人物体貌特征（性别、衣着）——垂直占屏比不小于1/3。要求辨别人物动作特征——垂直占屏比不小于2/3。要求辨别人物面部特征——垂直占屏比为1/1。要求辨别车辆类别——水平占屏比不小于1/3。要求辨别车辆型号——水平占屏比不小于1/2。要求辨别车辆牌号——水平占屏比（车辆头/尾）为1/1
