什么是数字电路图

1．电路图
电路图是关于电路的图纸。电路图由各种符号和线条按照 一定的规则组合而成，用抽象的符号反映出电路的结构与工作 原理。通过电路图，我们可以详细了解电子设备的电路结构、工作原理和接线方法，还可以进行定量的计算分析和研究。
2．数字电路图
数字电路图是关于数字电路的图纸。数字电路图由各种逻辑符号、元器件符号和绘图符号按照一定的规则组合而成，反映出数字电路或以数字电路为主的电路的结构、逻辑关系与工作原理。

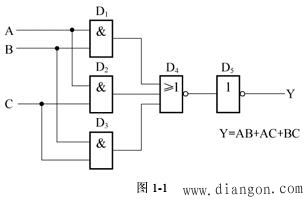

（1）数字电路图可以全部由数字电路构成。例如图1-1所示为多数表决电路的电路图，由与门（D₁、D₂、D₃）、或非门（D₄）、非门（D₅）等数字逻辑电路组成。

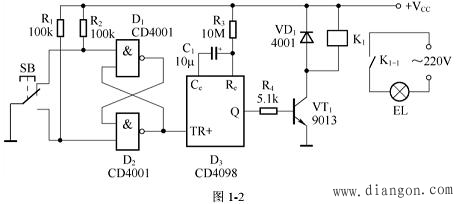

（2）大多数数字电路图是以数字电路为主、由外围元器件和模拟电路等共同组成。例如图1-2所示为数字延时开关电路，电路包括与非门D₁、D₂、单稳态触发器D3等数字电路，还包括晶体管VT₁、二极管VD₁、电阻R₁～R₄、按钮开关SB、继电器K₁等元器件。
