电路的输入电阻

时间:2023-03-14来源:佚名
电路的输入电阻

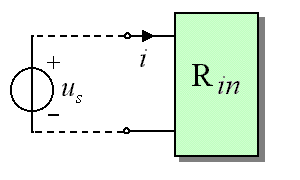

  • 一个电路或一个电路的一部分,如果它向外引出了两个端子,电流从一个端子流入,从另一个端子流出,这样的电路叫做一端口网络,或二端网络

  • 如果一个二端网络中只有电阻性元件和受控源。那么,从该两端看进去,它们所呈现的电阻叫输入电阻,用 Rin 表示。

  • 一个二端网络的输入电阻在数值上等于它的 “等效电阻”。因此,可用下列方法求该输入电阻:

      给该二端网络加以电压源 us (或电流源 is ),计算出输入电流 i (或两端电压u ),然后取两者之比:

        Rin = us / i

2 举例

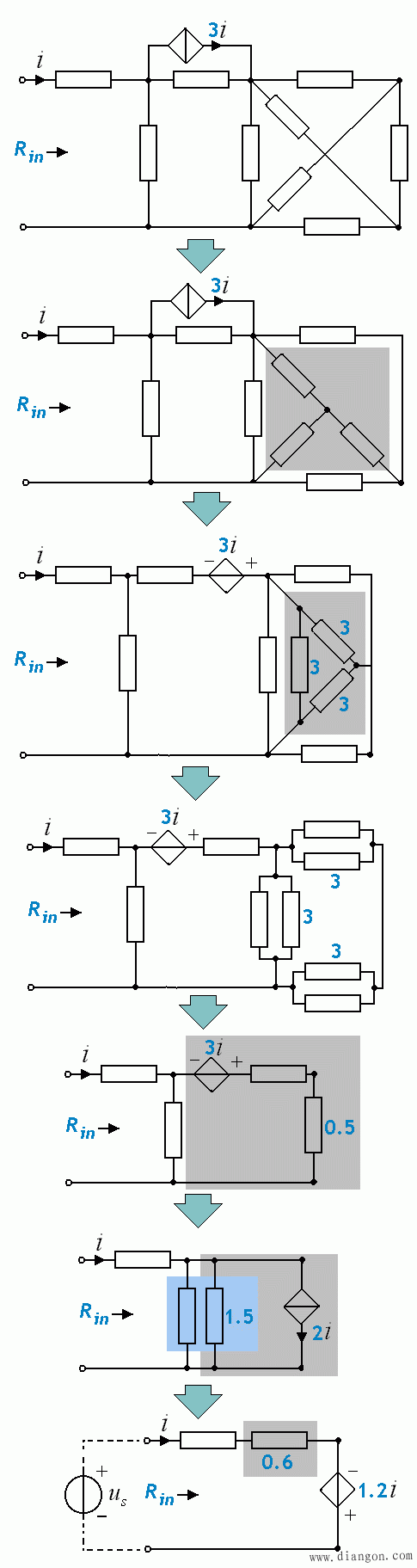

    图示电路中的电阻全部为1欧姆,求输入电阻 Rin
电路的输入电阻

    加一个电压源 us,设流入的电流为 i,根据KVL,有:

      usi×1.6-1.2i=0.4i

      Rin= us/i =0.4 欧姆
