继电保护安全措施票的应用

　　近几年的继电保护事故通报中，由于漏拆、误拆有关连线或漏退、误投有关压板，造成运行开关误掉闸的现象时有发生。从各起事故中总结出，大部分原因是未认真执行现场继电保护安全措施票。下面对大同第二发电厂具体执行继电保护安全措施票的情况作一介绍。
1、继电保护安全措施票的格式
　　继电保护安全措施票的格式是参照《继电保护和电网安全自动装置现场工作保安规定》中的格式，并稍加改动而形成，主要在内容格式上和审批格式上有一些区别，见图1。在安全措施内容填写上把一个设备的各套保护所需做的安全措施分开(如图1中的A，B，C……)，在审批上，增加了初审栏，车间专工、生产专工、安监专工复审栏及审批栏。

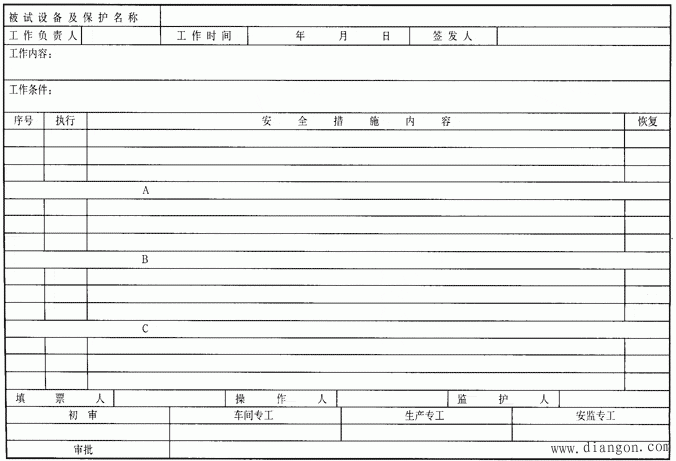

　　图1 继电保护安全措施票格式
2、继电保护安全措施票的内容
　　措施票的内容是由具有丰富实践经验的班长、技术责任人及设备专责人根据所干工作的实际情况，对照图纸资料，结合一次设备的运行方式制定的。在明确所做工作的具体内容及所需运行条件的基础上，逐条列出保证安全地开展工作的措施，具体内容有：
　　(1) 退相关装置，标明退出原因，并指出具体操作顺序；
　　(2) 退保护开关及压板，应写明正确名称及编号，指明操作顺序；
　　(3) 断开跳闸回路，写明正确回路标号及具体位置；
　　(4) 交流回路相应措施，回路标号应事先核对，实际接线应与图纸相符，并写在措施票中，保证相关CT回路不能开路和PT回路不能短路。
3、继电保护安全措施票的技术审批
　　在继电保护安全措施票的审核中，制订了各级审批程序。由设备专责人负责填写，班长初审，车间专工、生产专工、安监专工复审，总工程师或主管继电保护的副总工程师批准，最后由车间主任(或副主任)签发。这样一个逐级审批，层层把关的管理机制，如发现措施票中有不清楚或错误的地方，在审核过程中就能加以改正。
4、继电保护安全措施票的执行与恢复
　　在工作前做安全措施时，认真对照已审批过的安全措施票逐条执行，并在执行栏打勾，工作结束后，恢复系统时，逐条在“恢复”栏打勾，如在执行过程中有与实际不相符的，经核实后，在措施票上进行修改。
5、继电保护安全措施票的修改与完善
　　将每一次工作制订的各种措施票分门别类输入微机，作为“标准措施票”，这样既可以减少保护人员失误的几率，也节省了大量时间。在每次工作完后，措施票有改动的地方，在微机上也做相应的修改。由于设备的更新改造，已建立的设备措施票就不能适应改造后设备的要求，这就是说不能把一个设备的措施票，作为永久不变的、正确的措施票使用。在设备改造以后，要针对新设备再制订新的标准措施票。
　　建立标准措施票后，也存在一定弊病，工作人员在每次春检试验及运行中的正常维护消缺中，只按“标准措施票”做措施。但由于一次运行方式或一次运行设备状况有时会有所改变，具体的措施也会随之有所变化。因此规定“标准措施票”只是作为下一次同一个设备工作的一个备忘措施票。每次工作前从微机中调出相应措施票，逐条核对措施内容，核对现场工作情况是否变化，如变化，则对相应部分进行修改，使其准确无误，并重新签字、审批，然后才能执行。
　　几年的保护工作使我们深刻体会到现场继电保护安全措施票在工作中所发挥的安全保障作用，它能保证保护校验、维护消缺工作的顺利完成。在这几年工作中，没有出现过由于工作前所做措施不完善而发生的人员责任事故。
