三相变压器的磁路结构

时间：2023-03-14来源：佚名

三相变压器可以是由三台单相变压器组成的三相组式变压器。大部分三相变压器是将三个铁心柱和铁轭联成一个三相磁略，形成三相一体三相芯式变压器。

一. 三相变压器组的磁路

将三台相同的单相变压器一次、二次侧绕组，按对称式做三相联结，可组成三相变压器组，如图所示。

这种变压器组的各相磁路是相互独立的。

当一次侧加上三相对称正弦电压时，三相空载电流是对称的，三相绕组的主磁通Φ_A、Φ_B、Φ_C也是对称的。

对于特大容量变压器，采用这种变压器组时将方便运输。

二. 三相芯式变压器的磁路

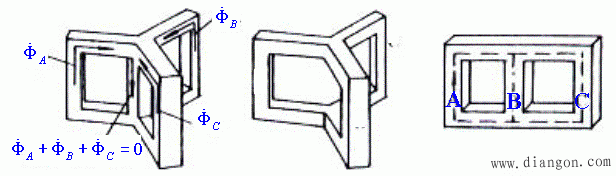

三相芯式变压器的铁心，是将三台单相变压器的铁心合在一起经演变而成的。

当绕组流过三相交流电时，通过中间铁心柱的磁通便是A、B、C 三个铁心柱磁通的相量和。

如果三相电压对称，则三相磁通的总和Φ_A Φ_B Φ_C=0，因此，中间铁心校可以省去。

为了使结构简单、制造方便、减小体积、节省材料，通常将三相铁心柱的中心线布置在同一平面内，演变成常用三相心式变压器铁心。

这种铁心结构，两边两相磁路的磁阻比中间一相磁阻大一些。当外加三相电压对称时，各相磁通相等，但三相空载电流不等，中间那相空载电流小一些。在小容量变压器中表现较明显,一般I_0A=I_0C= (1.2-1.5) I_0B 在大型变压器中，其不平衡度较小。

在计算空载电流时，可取三者算术平均值。因为空载电流较小，对变压器负载影响不大，与三相变压器组比较起来，还是非常经济的。

三.比较

组式变压器三相铁心相互独立，三相磁路没有关联,三相磁路对称,三相电流平衡,便于拆开运输,并可以减少备用容量。

芯式变压器铁心互不独立，三相磁路互相关联；中间相的磁路短，磁阻小，励磁电流不平衡，但对实际运行的变压器，其影响极小。

在相同的S_N下，芯式变压器经济，省材料，体积小、重量轻。
