上升沿触发的D触发器

也叫正边沿触发，由六个与非门组成，能实现边沿触发的主要原因是有二条反馈线。

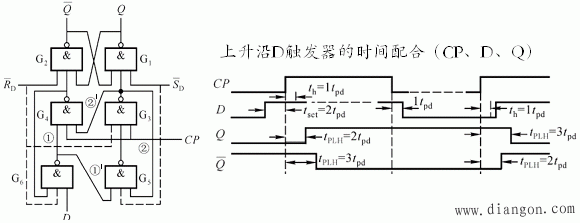

根据电路图作如下分析：

1)CP=0时，由于G3、G4门封锁，触发器状态不可能改变。

2)在CP=1期间、CP上升沿及CP下降沿时用表加以说明。

可见，触发器在CP脉冲作用后的次态与D信号相同，即：。在CP=1期间，有维持和阻塞作用，使触发器接收信号和状态翻转稳定可靠。

上升沿触发的D触发器逻辑符号，请注意它与电平触发器的区别。

⑴ 输入信号建立时间tset。它表示D信号应比CP早到的时间，从图可见，该时间为：。

⑵ 输入信号保持时间th。它表示CP上升沿到达后，D信号应保留的时间。由图可见，该时间为：。

⑶ 触发器翻转时间tpLH或tpHL。从CP脉冲上升沿到达到Q端由低电平变为高电平之间时间：，Q由高到低时间：。

⑷ CP脉冲的高低电平时间tCPL，tCPH，。

为此，CP脉冲的最高工作频率为：。
