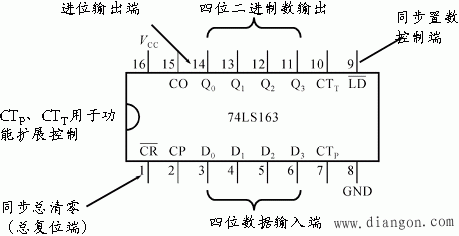

(74LS163型)4位二进制加法计数器
时间：2023-03-14作者：佚名
|

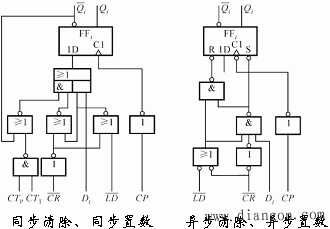

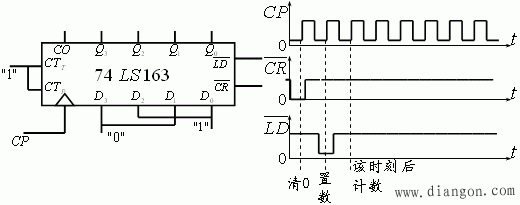

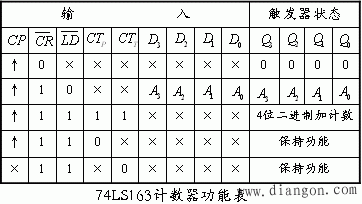

1. 功能说明   例：根据功能表，画出将74LS163连接成从清“0”开始，然后置入0101数据后开始计数的各端波形安排和连接图。   关于同步清零和同步置数：同步清除、置数是利用了触发器的同步输入端实现的，所以要CP脉冲。 关于异步清零和异步置数：异步清除(清零)、置数是用异步输入端 这一不同点请要十分注意！！ |
(RD)，
(SD)实现，所以不要CP脉冲。相关阅读
