重合闸动作时限的选择

为了尽可能缩短电源中断的时间，重合闸的动作时限原则上应越短越好。
在断路器跳闸后，要使故障点的电弧熄灭并使周围介质恢复绝缘强度，是需要一定的时间的，必须在这个时间以后进行合闸才有可能成功。
1. 重合闸有时限的原因：
①在断路器跳闸后，要使故障点的电弧熄灭并使周围介质恢复绝缘强度，是需要一定时间的，必须在这个时间以后进行合闸才有可能成功。
②在断路器动作跳闸以后，其触头周围绝缘强度的恢复以及消弧室外重新充满油需要一定的时间。其操作机构恢复原状准备好再次动作也需要时间。重合闸必须在这个时间以后才能向断路器发出合闸脉冲。
重合闸的动作时限应在满足以上两个要求的前提下，力求缩短。
2. 双侧线路的三相重合闸
考虑线路两侧线路保护以不同时限切除故障的可能性。
从最不利的情况出发，每一侧的重合闸都应该以本侧先跳闸而对侧后跳闸来作为考虑整定时间的依据。
设本侧保护（保护1）的动作时间为tPD1，断路器动作时间为tQF1，对侧保护（保护2）的动作时间为tPD2，断路器动作时间为tQF2，则在本侧跳闸后，对侧还需要经过（tPD2 tQF2-tPD1-tQF1）的时间才能跳闸。

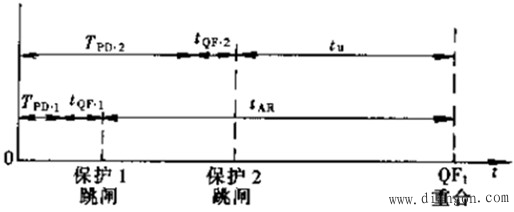

图1 双侧电源线路重合闸动作时限配合的示意图
