互感的概念

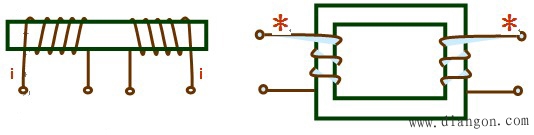

自感电压总是与本线圈中通过的电流取关联参考方向，因此前面均取正号；而互感电压前面的正、负号要依据两线圈电流的磁场是否一致。如上图所示两线圈电流产生的磁场方向一致，因此两线圈中的磁场相互增强，这时它们产生的互感电压前面取正号；若两线圈电流产生的磁场相互消弱时，它们产生的感应电压前面应取负号。
互感系数简称互感，其大小只与相邻两线圈的几何尺寸、线圈的匝数、相互位置及线圈所处位置媒质的磁导率有关。互感的大小反映了两相邻线圈之间相互感应的强弱程度。
互感电压中的“M”称为互感系数，单位和自感系数L相同，都是亨利[H]。由于两个线圈的互感属于相互作用，因此，对任意两个相邻的线圈总有：

通常一个线圈产生的磁通不能全部穿过另一个线圈，所以一般情况下耦合系数k<1，若漏磁通很小且可忽略不计时：k=1；若两线圈之间无互感，则M=0,k=0。因此，耦合系数的变化范围：0 ≤ k ≤ 1。
2.同名端
１）同铭端　两互感线圈感应电压极性始终保持一致的端子称为同名端。　　电流同时由两线圈上的同名端流入(或流出)时，两互感线圈的磁场相互增强；否则相互消弱。
２）为什么要引入同名端的概念
实际应用中，电气设备中的线圈都是密封在壳体内，一般无法看到线圈的绕向，因此在电路图中常常也不采用将线圈绕向绘出的方法，通常采用“同名端标记”表示绕向一致的两相邻线圈的端子。
