楼宇对讲系统工程施工准备

1．楼宇对讲系统工程施工准备各项要求
　　（1）在接到工程施工任务后，与设计人员共同进行现场勘察，交流现场实际情况与设计方案存在的出入，出图、并出勘察纪要，以备设计整改。
　　（2）提交施工组织设计方案，进行内部交底，施工方案应包括工期进度安排、材料准备、施工流程、设备安装量表、工期质量材料保障措施，内部交底后确定工程解决方案。
　　（3）对甲方进行施工技术交底，交底内容以设计思路为辅，施工方案为主，交底后编写可行的施工组织设计。
　　（4） 向监理报审施工组织设计，打开工报告，准备施工资料，施工资料包括：
　　　①落实水、电、库房、办公场地；
　　　②仓库管理须配备专职仓管员，仓管员须对施工中设备材料的进出仓做好登记、在设备开箱时对设备的外观、型号进行检查作好记录、设备材料堆放有续仓库内须做好防潮放火工作。
　　　③ 施工队伍安全文明施工教育，施工队伍施工交底，落实施工队伍安全管理制度。
　　　④设备材料报甲方认质，报监理材料审验。
　　　⑤向公司提交人员、资金、材料计划。
　　（5）学习掌握相关的规范和标准
　　严格遵守建筑弱电安装工程施工及验收规范和所在地区的安装工艺标准及当地有关部门的各项规定。楼宇对讲系统应遵守的标准规范主要有：
　　　①《楼宇对讲电控防盗门通用技术条件》（GA/T 72-2005）。
　　　②《黑白可视对讲系统》（GA/T 269-2001）。
　　　③《全国住宅小区智能化系统示范工程建设要点与技术导则》。
　　　④《民用建筑闭路监视电视系统工程技术规范》（GB50198-94）。
　　　⑤《智能建筑设计标准》（GB/T 50314-2000）。
　　　⑥ 对于保安型楼宇对讲设备，其报警部分的功能还应符合《防盗报警控制器通用技术条件》（GB 12663-90）。
　　（6）熟悉和审查图纸
　　熟悉和审查图纸包括学习图纸，了解图纸设计意图，掌握设计内容和技术条件，会审图纸后形成纪要，由设计、建设、施工三方共同签字，作为施工图的补充技术文件。核对土建与安装图纸之间有无矛盾和错误，明确各专业之间的配合关系。
　　（7）技术交底
　　 明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项等，做到心中有数，以利于有计划、有组织，多快好省的完成任务。二是对工程技术的具体要求、安全措施、施工程序、配制等。
　　2．案例楼宇对讲系统工程材料准备

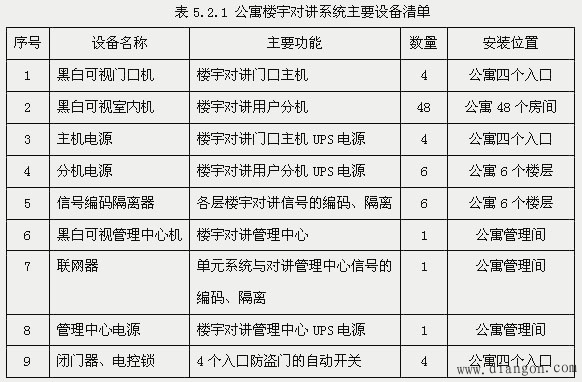

　　根据案例中的系统结构，进行现场勘查。根据该公寓的实际情况，决定采用基带传输方式，联网型楼宇对讲系统。据此，确定设备见表5.2.1。

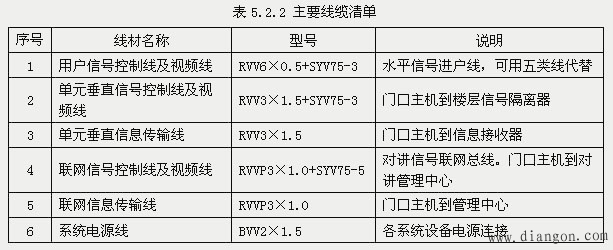

　　（1）系统布线及线缆选择
　　系统布线采用总线与星型混合结构进行布线。楼层之间采用总线结构布线，同一个楼层到分机之间采用星形结构布线。根据系统结构，系统布线划分如下：
　　　① 水平子系统布线（用户线）：水平子系统布线是从信号编码隔离器到室内分机之间的连接线缆。采用六芯线（RVV6×0.5mm2）和视频线（SYV75-3）。
　　　② 垂直主干线布线（楼层间布线）：门口主机到每个信号编码隔离器之间的垂直连接线缆。采用三芯线（RVV3×1.5mm2）、视频线（SYV75-3）、信息传输线（RVV3×1.5mm2）。
　　　③ 电源线：所有电源线和电控锁线采用RVV2×1.5mm2。

　　（2）楼宇对讲系统设备的选择
　　对于该公寓楼宇对讲系统产品的选择，应在5.1.1节所述内容的基础上考虑：
　　　1）代表市场主流
　　　2）实用、够用：由于楼宇对讲相关产品如门口主机、用户分机、管理中心机等功能、型号繁多，价格差异较大，　　从公寓实用角度考虑，选择通用的普及型产品即可。
　　　3）可靠的产品质量：可靠的产品质量是保证公寓正常使用的基础。
　　经过综合考虑，公寓楼宇对讲系统选择市场主流的国内知名品牌安居宝DF2000系列黑白可视对讲产品。
